Функция WDR в видеорегистраторах. Что такое wdr в настройках камеры

WDR что это в видеорегистраторе? Многие водители устанавливают в своих машинах видеорегистраторы. Если снимать ночью, то картинка получится некачественной, функция WDR позволяет это исправить.

Как работает WDR

Направляя камеру видеонаблюдения на вход, дверь или окно, вы можете заметить участки изображения с избытком света и слишком темные участки, чтобы получить более качественное изображение, камера должна компенсировать ситуацию такого рода.

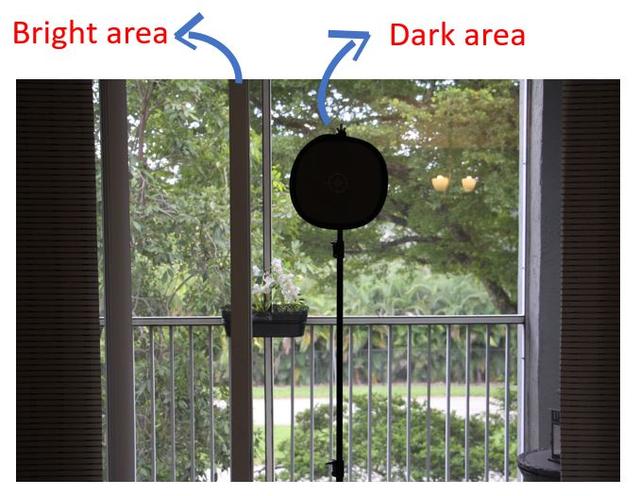

Вы можете увидеть в окне избыток света с очень яркими областями, тогда как в определенных внутренних областях есть темные области.

Благодаря использованию WDR можно компенсировать эти различные области и сбалансировать их.

Эта операция по компенсации света выполняется затвором камеры.

Технология WDR работает с использованием разных скоростей затвора камеры, которые позволяют большему или меньшему количеству света попасть в камеру, тем самым контролируя воздействие на датчик света, поступающего из окружающей среды.

Для использования функции WDR затвор камеры работает следующим образом:

1. Использует более высокую скорость, чтобы датчик на короткое время освещался.

2. Использует более низкую скорость, чтобы датчик освещался дольше.

3. Объедините оба захваченных изображения с различной освещенностью

WDR в действии

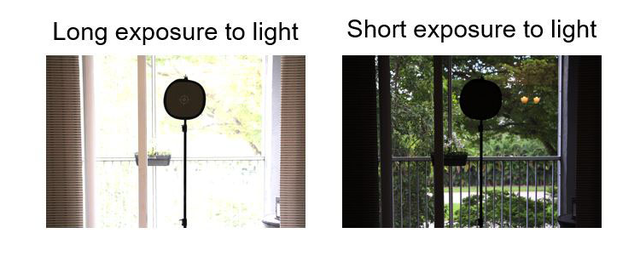

Активируя WDR на камере, затвор автоматически выставляет камеру на свет дважды и объединяет снимки для лучшего результата.

На первом изображении можно увидеть больше деталей внутри помещения, тогда как на втором изображении вы видите противоположный эффект с большим количеством деталей снаружи.

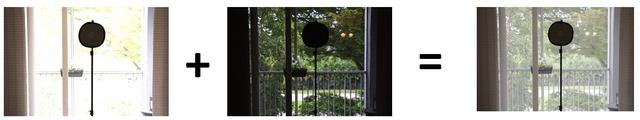

На объединенном изображении можно увидеть детали внутри и снаружи помещений, используя комбинацию обоих воздействий света, выполняемых камерой с WDR.

В связи с тем, что эта функция должна объединить два изображения в третье. Использование обработки камеры интенсивно, и поэтому это технология, которая стоит дороже.

Камеры WDR

Это изменение между самыми темными и самыми яркими областями является динамическим диапазоном , и чем больше способность камеры плавно переходить от одной области к другой, тем более эффективной она будет. Вы можете найти эту информацию в каталоге продукции, описанном в децибелах (дБ). Чем выше, тем лучше.

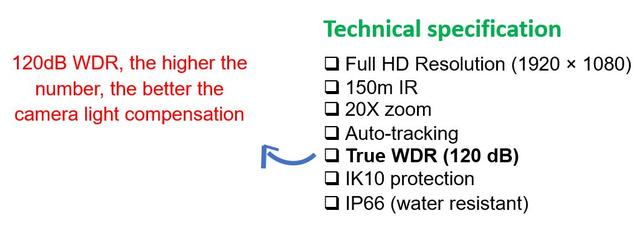

Ниже приведен пример информации WDR из каталога камеры.

Истинные WDR и Цифровые WDR камеры

Будьте очень осторожны при сравнении различий между камерами, потому что некоторые мелкие детали имеют большое значение для качества отснятого материала.

На рынке вы можете найти два типа камер WDR:

1. Настоящие камеры WDR , работающие по технологии выдержки.

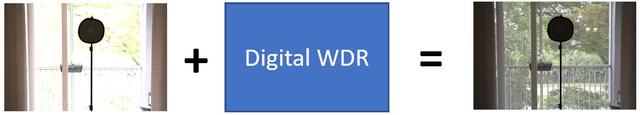

2. Цифровые WDR (DWDR) камеры, которые работают с программной компенсационной техникой.

Камеры True WDR работают, снимая два изображения с различной экспозицией на свет и объединяя их в третье, и, следовательно, работают более интенсивно, но и более эффективно, тогда как цифровая WDR работает только с одним изображением для компенсации цифрового воздействия.

Камера, настроенная на работу с 30FPS, с использованием True WDR будет захватывать в два раза больше кадров (60) для получения окончательного изображения.

Камера выполнена с возможностью работы с 30FPS, с использованием D igital ДМР (DWDR) захватывает одинаковое количество кадров (30) для доставки конечного изображения.

Вывод: камеры с True WDR лучше, но требуют большей вычислительной мощности и дополнительных компонентов, поэтому они также дороже.

Преимущества и возможности видеонаблюдения с технологией WDR

Широкий динамический диапазон или WDR – это аббревиатура от Wide Dynamic Range. Это технология, которая есть в некоторых видеокамерах и предназначена для компенсации проблем с освещением. Благодаря технологии WDR камера компенсирует изображения, в которых есть темные и яркие области, в которых наблюдается большая декомпенсация. С помощью этой технологии достигается баланс между яркостью и темнотой, что заметно улучшает качество изображения и обеспечивает более однородный результат благодаря динамической обработке света.

Пример использования этой технологии встречается в следующей ситуации. Когда камера направлена на окно, мы можем найти области, в которые попадает больше или меньше света. С обычной камерой без WDR мы увидим очень темную часть изображения, а другую очень яркую, с которой многие детали будут потеряны. Это может быть нарушение безопасности, поскольку можем потерять часть того, что происходит в этой более темной области. Благодаря технологии WDR достигается баланс, и мы видим всю площадь этого окна с равномерным уровнем освещенности без потери деталей.

Эта «антибликовая» функция, на которую мы намекаем, известна как широкий динамический диапазон. Не вдаваясь в технические подробности, WDR объединяет изображения, полученные с помощью двух разных типов экспозиции. Затем он берет эти изображения и объединяет их в одно. В результате получается изображение, практически лишенное каких-либо проблем с освещением.

В чем отличие между True WDR и WDR Digital (DWDR)

Выбирая камеры наблюдения с технологией WDR, мы должны быть осторожны. Помимо типичных различий между брендами и моделями, вы найдете две камеры, которые будут отличаться лишь названием функции TRUE WDR и WDR DIGITAL.

Настоящие WDR используют технику комбинирования различных выдержек, в то время как цифровые WDR работают с использованием техники программной компенсации.

Камеры с истинным WDR захватывают два изображения с разной световой экспозицией и объединяют их в третье изображение, компенсируя интенсивность света для достижения оптимального общего результата освещения. Этот естественный процесс заменен компьютерной компенсацией в цифровых WDR. Здесь создается одно изображение, которое автоматически подвергается цифровой ретуши.

Камеры с истинным WDR снимают 60 кадров в секунду для достижения такого конечного результата. Для этого им требуется большая мощность для обработки изображений. По этой причине камеры True WDR, хотя и более дорогие, дают лучшие результаты.

Это один из вопросов, который нужно задать установщику системы безопасности при проектировании системы видеонаблюдения: какой тип камеры WDR вам предлагают.

Как работает WDR?

Благодаря технологии WDR объектив камеры использует разные скорости затвора, чтобы позволить больше света в одних областях изображения и меньше света в других, более ярких. Воздействие на датчик света, получаемого извне, регулируется для получения скомпенсированного изображения.

В более светлых областях используется более высокая скорость, поэтому датчик меньше времени подвергается воздействию света.
В более темных областях скорость затвора ниже, в результате чего датчик улавливает больше света в течение более длительного времени.
Оба изображения объединяются для получения окончательного изображения с промежуточным освещением.

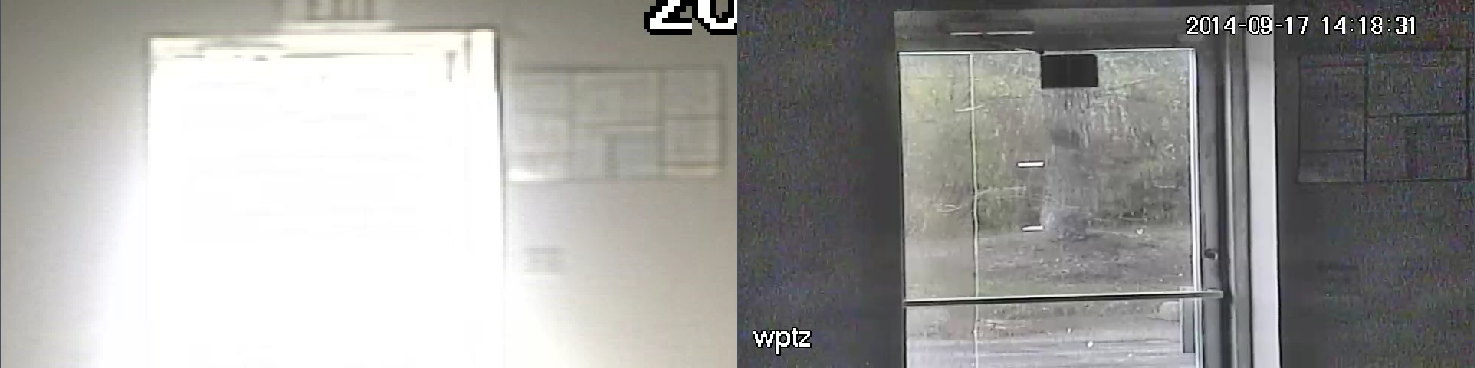

Если у нас есть камера, которая наблюдает изнутри здания через окно, области, находящиеся дальше от стекла, будут казаться светлее, а те, что расположены ближе, – темнее. С двойной экспозицией, благодаря технологии WDR, мы добьемся четкого и сбалансированного изображения, на котором все пространство будет отображаться с одинаковым уровнем освещения.

Камеры с WDR идеально подходят для различных ситуаций, когда требуется очень качественный мониторинг. Вот несколько примеров:

Когда камера направлена изнутри здания наружу (подъездные пути, внутренний дворик, улица). Здесь мы найдем области темного света, изменения света из-за движения солнца и т. Д.
Когда камера должна видеть сквозь стеклянные двери или окна, где обычно есть много отражений, которые препятствуют равномерному освещению сцены.

Камеры WDR могут быть идеальным решением, чтобы избежать нарушений безопасности, которые происходят в областях с плохим освещением. Смешивание темных областей с очень светлыми делает обычные камеры неэффективными. По этой причине необходимо произвести замену оборудования. Это усиливает принцип важности обслуживания видеонаблюдения: если отсутствует поддержка и обновление системы, тогда не будет и 100% безопасности. Во многих местах эти камеры не существуют по той простой причине, что при проектировании они еще не были доступны. Поэтому потребуется специализированное обслуживание для обновления установленного оборудования.

Причины, при которых использование WDR в камерах видеонаблюдения может быть критически важным

Солнечные лучи

Большая часть рынка считает, что WDR – это решение, позволяющее направить камеру на солнце. Давайте будем совершенно ясны; ни одна видеокамера не должна быть направлена на солнце, независимо от того, какими функциями она может обладать и сколько она может стоить. Камеры видеонаблюдения не рассчитаны на то, чтобы выдерживать прямой солнечный свет, попадающий прямо в объектив. Это нагревает датчик изображения, который в конечном итоге сгорит, и ваша камера станет бесполезной.

Опытные специалисты заранее планируют места для расположения камер, учитывая все факторы, которые способны повлиять на качество изображения.

Светоотражающие поверхности

Конечно же функция WDR не сможет обработать и улучшить изображение, если камера будет направлена на солнце, но может устранить проблемы, возникающие от попадания на объектив камеры отраженных солнечных лучей, которые препятствуют равномерному освещению сцены. Отраженный солнечный свет на изображении вашей камеры — обычное явление. Транспортные средства, водоемы и даже сайдинг на вашем доме — все это примеры некоторых потенциально отражающих поверхностей. Эти вещи, конечно, не вызывают бликов в 100% случаев, но в зависимости от места расположения объекта, времени суток, угла объекта и поворота камеры вам возможно потребуется видеонаблюдение с функцией WDR.

Окна и стеклянные двери

Когда дело касается бликов, это действительно ваш самый большой враг. Установив камеры в помещении, в их поля зрения часто оказываются окна или стеклянные двери: лобби, бутики и офисы — все это примеры. В дневное время камерам без WDR очень трудно интерпретировать изображение вокруг этих оконных стекол. Для них эти области выглядят как большие яркие точки на изображении. В большинстве случаев этого ослепления будет достаточно, чтобы что-либо перед, вокруг или за стеклом было полностью засвечено яркостью бликов. Функция WDR полностью устраняет этот яркий свет и дает вам не только возможность видеть не только то, что находится внутри этих дверей и окон, но и то, что находится за их пределами.

Внутреннее освещение

Известно, что люминесцентное освещение может влиять на качество изображения. Вообще говоря, если у вас есть проблема с бликами, вызванными внутренним освещением, обычно достаточно просто отрегулировать угол наклона камеры, под которым она установлена. Для тех из вас, у кого может не быть этой опции или если она просто не решается с помощью этого метода, тогда вам понадобиться функция WDR.

Фары проезжающего автомобиля

Фары проезжающих автомобилей могут стать настоящим раздражителем для стандартных камер видеонаблюдения. Они не только дают яркий свет в середине вашего изображения, но также могут создавать много «шума» на вашем изображении. Благодаря WDR яркость этих фар снижается до такой степени, что производимый ими «шум» полностью исчезает. Единственный раз, когда WDR не поможет с фарами, – это если камера установлена на очень низкой высоте и свет фар направлен прямо в камеру. В это время инфракрасный датчик обманывают, заставляя думать, что это дневной свет, а камера фактически пытается интерпретировать дневное и ночное изображение одновременно; Конечным результатом является изображение, которое выглядит идентично камере, в которой отсутствует функция WDR.

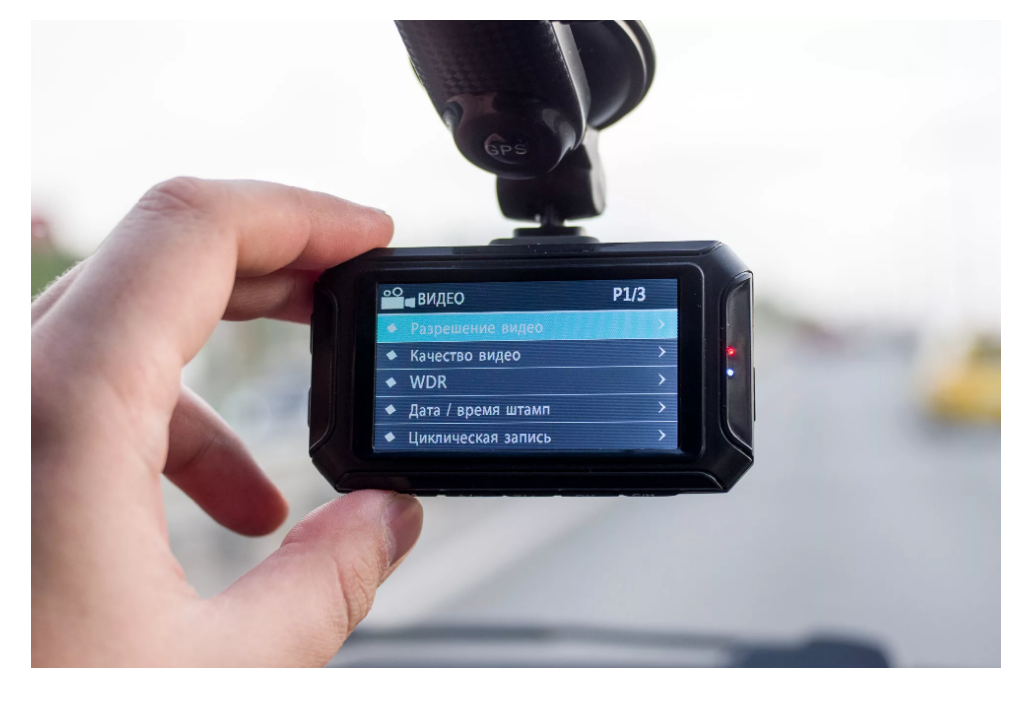

Как пользоваться WDR в видеорегистраторе

Итак, мы объяснили, что означает WDR в видеорегистраторе, далее давайте поговорим о том, как им пользоваться.

Как правило, активация функции реализуется ее банальным включением в настройках меню видеорегистратора (клавиша «ВКЛ.» или перевод бегунка в положение «ON»);
Обратное действие позволяет отключить WDR;
Настройка заключается в выставлении в меню опции нужного цветового контраста: высокий, средний, низкий. Уровни измеряются в децибелах, и различаются соотношением между засвеченными или затемненными кадрами;
Соответственно, для съемки в ночное время или, когда яркое солнце светит прямо в камеру, лучше выбрать самый высокий режим, днем при пасмурном небе – низкий, в сумерки – средний.

Рекомендуем протестировать качество съемки своего видерегистратора в разных условиях освещения на всех режимах. Так вы сможете вычислить наиболее оптимальные цифры настроек.

Детальная настройка WDR в видеорегистраторе зависит от модели гаджета, что важно, такая возможность есть не у всех устройств. Более простые приборы позволяют лишь включать или выключать режим, дорогие – регулировать уровень дБ. Разумеется, мы рекомендуем последние, с ними качество вашей съемки будет идеальным!

Читайте также: Настройка размера экрана дисплея

Когда включать?

Если вы не знаете, когда WDR в видеорегистраторе лучше включить или выключить, советуем, и вовсе, пользоваться режимом на постоянной основе. Так вы будете уверены, что на ваш видеоматериал не повлияет ни некачественное освещение, ни плохая погода, ни прочие неблагоприятные факторы. Вот только, регулируйте уровни.

Представьте, как будет обидно, если в случае непредвиденной ситуации вам понадобятся записанные кадры, но на них нельзя будет разобрать важные детали!

WDR что это в видеорегистраторе?

Многие водители устанавливают в своих машинах видеорегистраторы. Если снимать ночью, то картинка получится некачественной. При приближении автомобильных фар снимок мало что покажет. Видеоклипы, снятые на регистратор без технологии WDR, не пригодны для просмотра. Ранее этой функцией снабжали профессиональные видеокамеры. Сейчас во многих моделях, даже бюджетных, имеется WDR.

Достоинства и недостатки режима

В завершение, когда мы разобрали суть и принцип работы, а также особенности настройки видеорегистратора на режиме WDR Full HD 1080p, кратко озвучим плюсы и минусы последнего.

Качественная запись при ярком солнце или в ночное время суток;
Отличная стабилизация видео;
Отсутствие шумов, даже при быстром движении;
Хорошая запись даже при ослеплении встречными фарами;
Четкая картинка, с мельчайшими деталями (дорожные знаки и разметка, автомобильные номера, лица);
Простота в управлении;
Несложная настройка.

В полной темноте съемка, увы, не будет качественной;
Высокая стоимость гаджетов.

Видеорегистраторы — важные и востребованные устройства, ведь только они способны защитить правоту водителя в случае дорожных споров. Установка качественного устройства — гарантия защиты от неоправданных расходов и несправедливых выводов со стороны правоохранителей. Скупой платит дважды, помните? А в вашем видеорегистраторе есть WDR?

Источник

Принцип работы режима WDR в современных видеорегистраторах

Каждый водитель, который приобрёл достаточно дорогой видеорегистратор, ждёт от него впечатляющей съемки. Но иногда даже самый качественный видеорегистратор не справляется с поставленной задачей, а на видео можно заметить некоторые изъяны.

Если водитель едет напрямик к солнечному свету, то лучи, которые попадают в кадр, будут осветлять определённые участки, из-за чего изображение будет неравномерным и даже, местами, тусклым. Другие участки, наоборот, могут быть сильно затемнены, и невозможно будет идентифицировать важные детали. Справиться с несовершенствами цветопередачи помогает встроенная функция WDR.

WDR в видеорегистраторах: что это и как работает

Если вы впервые столкнулись с термином WDR, вам срочно необходимо выяснить, оснащен ли ваш видеорегистратор такой функцией. Однако, проверить это достаточно легко.

Совсем не обязательно, при этом, искать инструкцию. Посмотрите на видео, которое было снято вашим видеорегистратором в солнечный день.

Это свойственно старым моделям или относительно дешевым.

Наличие такого регистратора ставит под угрозу вашу безопасность, поэтому срочно ознакомьтесь с аппаратами, которые уже оснащены системой WDR.

Зачем нужен, преимущества и недостатки

Функция WDR просто необходима в качественном видеорегистраторе.

Благодаря такой цветоподаче вы сможете увидеть важные детали, а также, получите хорошую четкость и цветовой баланс.

Отсутствие этой функции, повлияет на то, что вы попросту не увидите существенную деталь, а значит, видеокамера не сможет стать доказательством в вашу пользу.

Эта технология имеет массу преимуществ.

Принцип работы технологии

Видеокамера делает сразу несколько кадров с минимальным и максимальным временем выдержки.
Сильный световой поток не успевает попасть на кадр, а значит, картинка не будет засвечена.
Следующий кадр, который сделан уже с максимальной выдержкой позволяет запечатлеть картинку уже с затемненными местами.
Два кадра накладываются друг на друга, в результате чего получается нужная контрастная насыщенная и яркая картинка.

Видеорегистраторы, которые не оснащены подобной функцией, не могут считаться доказательством в делах о ДТП, так как не смогут фиксировать ни индивидуальные особенности транспортного средства, ни его номерной знак.

Сравнение обычной съемки и WDR съемки

Съемка без функции WDR чревата тем, что в темное время суток вы получите лишь чёрный цвет, с яркими световыми вспышками, где присутствуют источники люминесцентного освещения.

Например, если вы хотите сфотографировать ход автомобиля в темное время суток, то на экране будут появляться лишь мелькающие огни ближайших едущих навстречу машин и фонарей.

Если речь идет о съемке в светлое время суток, когда яркое солнце, то в итоге, вы получите затененные изображения, где объект, а именно, транспортное средство, будет представлен темным силуэтом.

Вы не сможете рассмотреть ни номер, ни другие индивидуальные особенности машины.

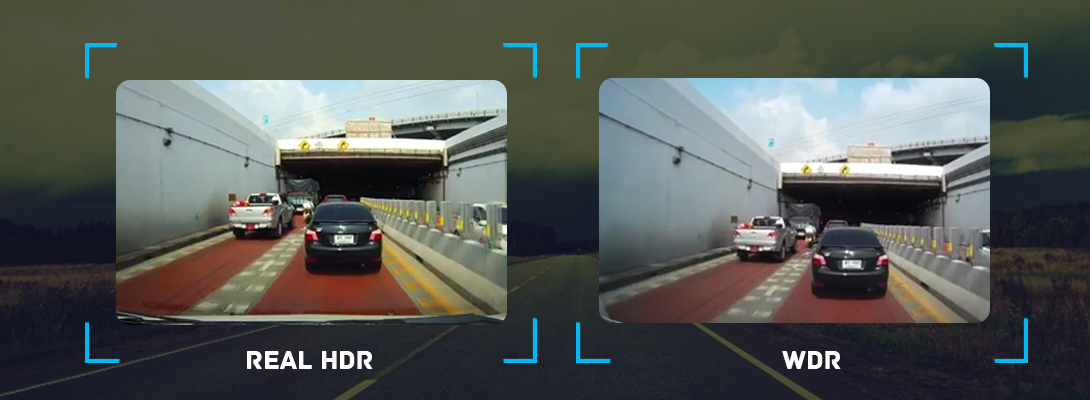

HDR или WDR: что лучше?

HDR — это функция, которая повышает контрастность и зернистость видео.

Читайте также: Установка и настройка html сайта

Цвета становятся насыщенными, резкость становится больше, при этом, это выглядит слегка неестественно.

Также, формат hdr отличается особым качеством изображения.

Про WDR такого не скажешь.

Она улучшает визуальное восприятие каждого кадра, подбирает индивидуальную выдержку в зависимости от сложившихся цветовых параметров на конкретном кадре.

Изображения будут получаться реалистичным, ярким и, одновременно, не очень резкими и без шума.

Особенности работы функции

Видеорегистраторы, которые обладают вышеупомянутыми функциями, могут осуществлять съемку в режиме, при котором камера делает сразу два снимка, используя разную выдержку.

Об этом говорилось выше.

Благодаря такой технологии можно добиться сбалансированной контрастности изображения.

Несмотря на то, что всего пару лет назад такой технологией оснащались только очень высокотехнологичные комплексы наблюдения, сегодня эта технология доступна и обычным видеорегистраторам.

Отмечается снижение разрешающей способности при съемке днем.

Съемку подобным регистратором используют на улицах в солнечное время суток, в помещениях, госучреждениях, местах, где нужно снять затемненный участок.

Сам прибор при этом находится под ярким светом.

WDR снижает шумы, значит, изображение не будет рябить, ухудшаться в качестве.

Как правило, функция WDR работает совместно с функцией контроля движения транспортных средств.

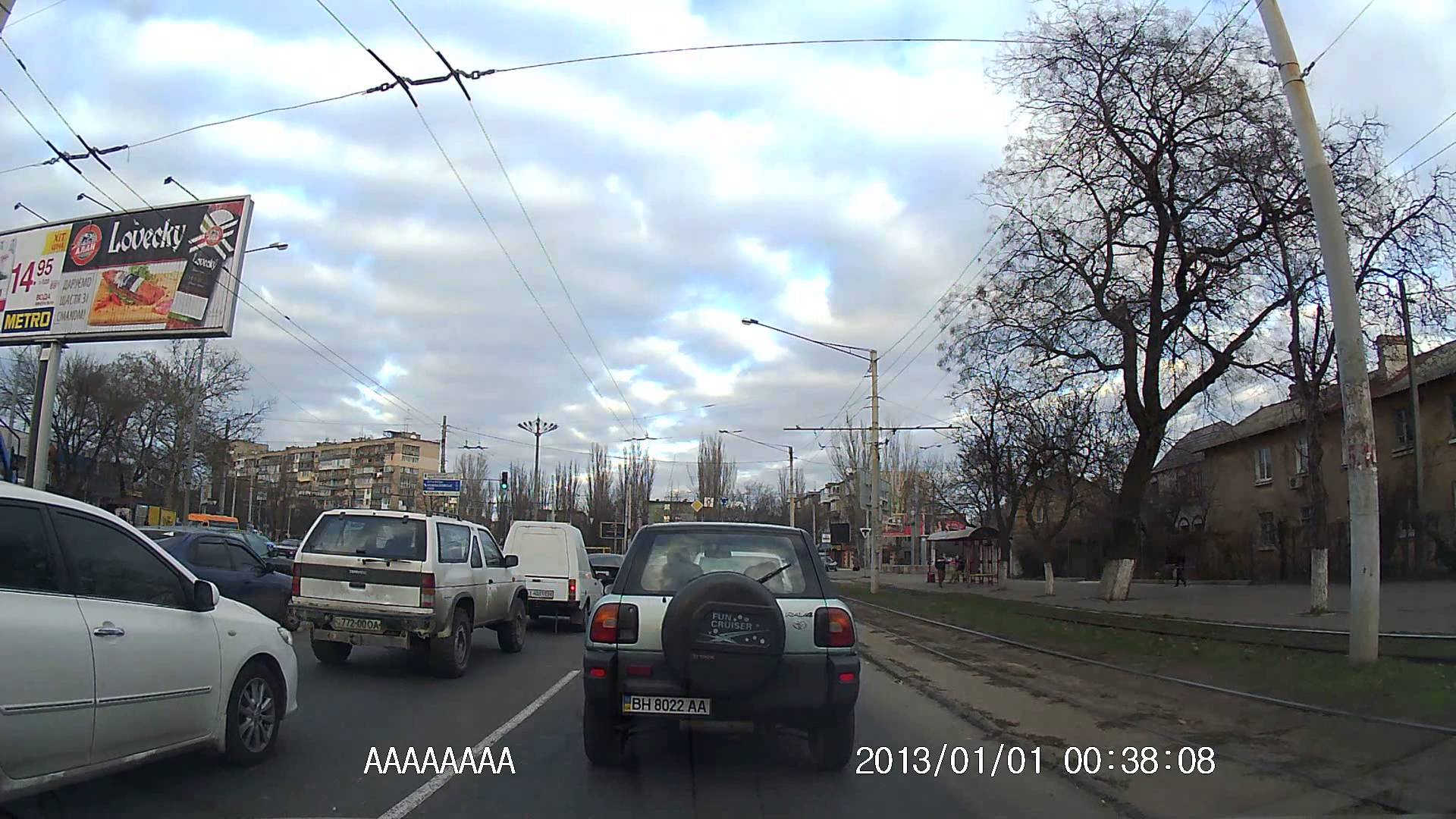

Пример работы технологии на видео

На ниже представленных видео вы можете познакомиться с тем, как видеорегистратор с WDR справляется с различной сложности съемкой в условиях вечернего города и яркого дневного света.

Посмотрите на изображение и обязательность сравните с картинкой, которую обычно выдает ваш регистратор.

Пасмурный и солнечный день:

Каждый владелец транспортного средства обязан думать о том, как максимально обезопасить себя и пассажиров. В случае, если произошло дорожно-транспортное происшествие не по вашей вине, зачастую, единственным доказательством несправедливости по отношению к вам является видео с видеорегистратора.

И к сожалению, просто не поможет вам в случае, если камера на устройстве будет оставлять желать лучшего, а технология WDR в ней не будет использоваться.

Ведь в основном в России масса регионов, где 80% времени светит солнце, а значит, в 80% случаев ваши кадры могут быть попросту бесцельной тратой времени, без таких необходимых деталей. Задумайтесь о покупке видеорегистратора с WDR. Благо, их стоимость невысока.

Источник

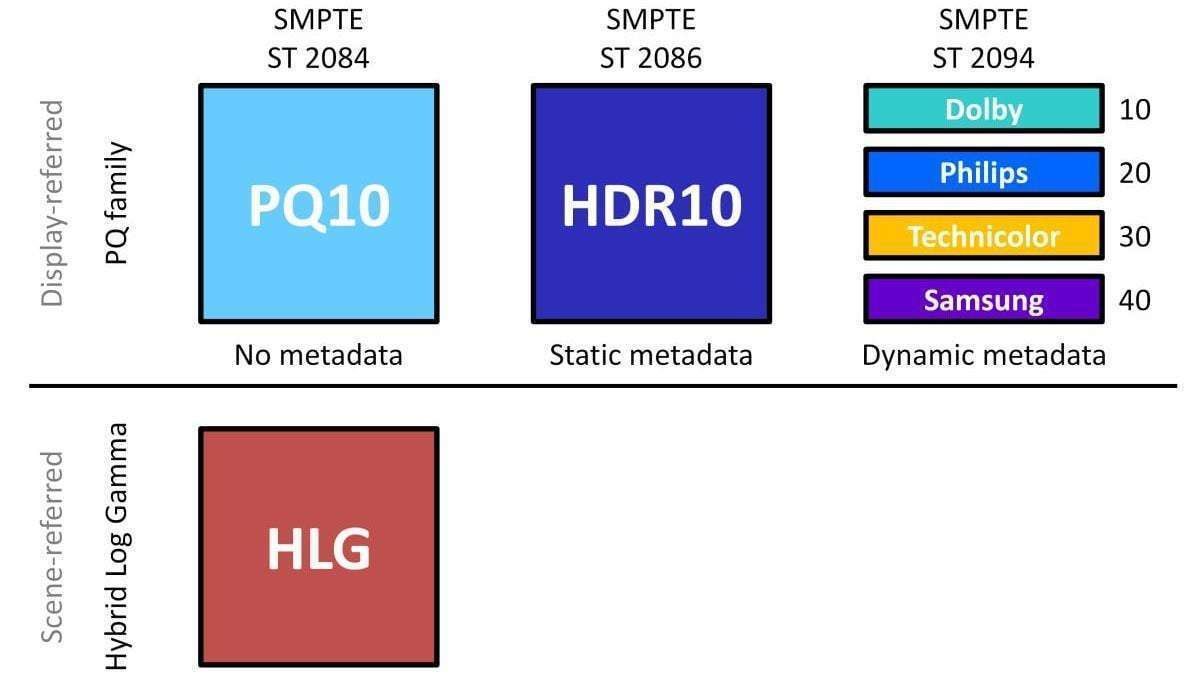

Индустриальные стандарты HDR

На сегодняшний день в мире телевизоров существуют десятки или даже сотни названий, которые могут означать приблизительно одно и то же. В этой статье мы сфокусируемся исключительно на HDR. Чтобы понять что к чему, давайте пройдемся по всем терминам, используемым ТВ-производителями ради продвижения своих собственных HDR-функций. Однако прежде всего нужно разобраться с основными стандартами индустрии — терминами, которые зачастую довольно сложно отличить на слух.

Разгадываем тайны HDR-терминов [перевод]

HDR10

Это самый распространенный HDR-формат. Почти все HDR-телевизоры совместимы с ним. То же можно сказать о всех стриминговых приставках с поддержкой HDR, онлайн-сервисах и UHD Blu-ray-дисках с HDR (в случае с такими дисками формат HDR обязателен согласно стандартам индустрии).

Формат HDR10 использует технологию Dolby «Perceptual Quantizer» (пер. с англ. — перцептивный квантизатор), которую SMPTE унифицировала как стандарт ST.2084 с опциональными статическими метаданными (ST.2086). Несмотря на то, что существует четкое определение того, как должны выглядеть эти метаданные, у производителей телевизоров и других продуктов есть некоторая свобода в их применении. А некоторые компании ими попросту не пользуются.

PQ10

Этот HDR-формат, возможно, наименее известен. По сути, это тот же HDR10, но без метаданных. Другими словами, PQ10 — это ST.2084/Perceptual Quantizer c глубиной цвета 10 бит. Какие устройства могут работать с этим форматом, сказать наверняка невозможно, однако теоретически любой девайс с поддержкой HDR10 справится с PQ10, так как в первом случае метаданные опциональны.

Dolby Vision

Как понятно из названия, этот формат разработан Dolby. Организация SMPTE стандартизировала его как ST-2094-10. Особенность Dolby Vision заключается в динамических метаданных и 12- или 10-битном цвете, что зависит от источника. Динамические метаданные подразумевают изменение параметров HDR от сцены к сцене, но важнее другое отличие от HDR10 — для формата Dolby Vision есть четкое определение того, как нужно использовать метаданные. Для конечного пользователя это означает улучшенное качество картинки, которое не портится от того, что исходный сигнал проходит долгий путь до экрана.

Если хотите разобраться в принципах работы технологии Dolby Vision, то не будет лишним изучить виды этого формата (он бывает одноуровневым и двухуровневым), а также стоит обратить внимание на разные профили Dolby Vision (на англ. языке). Рассказывать о Dolby Vision можно долго, но всю информацию уместить в эту статью не получится. Кстати, по ссылке выше вы найдете официальные спецификации профилей Dolby Vision, но там нет популярного режима с низкой задержкой (Low Latency), так как этот режим, строго говоря, не является настоящим профилем.

HDR10+

Эта технология была разработана Samsung при помощи Panasonic. Идея заключалась в том, чтобы создать аналог Dolby Vision с динамической передачей метаданных SMPTE 2094-40. Формат получился менее сложным, чем Dolby Vision и, главное, безлицензионным — организация HDR10+ Alliance не взимает лицензионных сборов с каждого продукта.

Тем не менее, некоторые производители, вроде LG и Sony, стараются не поддерживать продвижение этого формата по собственным соображениям. HDR10+, помимо прочего, предусматривает возможность подачи сигнала HDR10: если устройство на распознает HDR10+, то оно получает упрощенный поток в HDR10 (примерно так же работает двухуровневый тип Dolby Vision).

Хоть Samsung и преподносит HDR10+ как открытый стандарт, он все-таки является проприетарным. За каждый выпущенный продукт не берется лицензионный сбор, но, чтобы получить общую лицензию, нужно заплатить крупную сумму за членство в альянсе и согласиться на определенные условия, затрагивающие права на интеллектуальную собственность.

HLG

Технология HLG или Hybrid Log Gamma, разработанная британской и японской телекоммуникационными компаниями BBC и NHK, стала единственным HDR-форматом, который не использует PQ-систему. Особенность HLG в том, что этот формат гораздо более совместим с уже существующими стандартами индустрии, чем PQ. Кроме того, HGL подразумевает один единственный сигнал как для телевизоpов HDR, так и для SDR. Условие лишь одно — телевизор должен использовать технологию расширенной цветовой гаммы Wide Color Gamut (WCG), а если точнее, речь идет именно о цветовом пространстве Rec.2020. Большинство UHD-телевизоров подходят под это требование, однако нельзя брать в расчет некоторые ранние модели 2014 года.

HLG10

HLG10 — вариант технологии HLG, установленный организацией Ultra HD Forum. В данном случае речь идет о 10-битном цвете и пространстве Rec.2100.

Advanced HDR от Technicolor

Это семейство HDR разработано совместно с Philips. Изначально технология носила название «Prime Single». Здесь мы вновь говорим о PQ. Два основных варианта Advanced HDR — это SL-HDR1 и SL-HDR2, использующие, соответственно, SDR- и HDR10-слои в качестве базовых. Эти форматы используются редко, если речь идет о продуктах для конечных пользователей, но при создании контента они относительно востребованы. Кстати говоря, компании уже объявили спецификации формата под названием «SL-HDR3», но технологии пока находятся на стадии разработки.

Samsung

Как сказано выше, стандарт HDR10+ был создан Samsung и Panasonic. Вам покажется это странным, но у Samsung также есть технология HDR+, которая по своей сути сильно отличается от HDR10+. Если уже немного запутались, не переживайте — у маркетингового отдела самой Samsung были похожие проблемы. HDR+ является (точнее, являлся) названием алгоритма конвертации SDR в HDR. Наверное, термин «SHDR» подошел бы лучше. В любом случае, эта технология уже ушла в прошлое, и в моделях 2019 года ее больше нет.

Очевидно, что тысяча лучше десятка, поэтому формат HDR 1000 был бы куда интереснее, чем HDR10. Однако речь идет об абсолютно разных понятиях. Samsung придумала HDR 1000 для обозначения пиковой яркости в 1 000 нит. Эта маркировка есть у некоторых моделей телевизоров и ничего кроме уровня яркости она не обозначает. У Samsung также есть связанные с яркостью маркетинговые названия «HDR 1500» и «HDR 2000». Последнее иногда преподносится как «Q HDR 2000» или просто «QHDR», так как речь идет о линейке QLED-моделей. Похоже, Samsung решила использовать «Q» везде: Q Color, Q Contrast Ultimate, Q Viewing Angle, Q Display и Q Engine. Еще бывают Q Picture, Q Style и Q Smart, но это зависит от вашей страны. Несколько лет назад подобным образом Samsung повсюду использовала букву «S», включая SUHD.

В общем, 2000 — это не год, а яркость. Теперь вы понимаете, как Samsung придумывает маркетинговые термины, самыми свежими из которых стали HDR 4000 и Q HDR 4000. Только давайте не будем здесь использовать название «HDR 4K», иначе большинство из нас окончательно перестанет понимать, что к чему. И все-таки непонятно, почему Samsung не могла обойтись простым «4 000 нит».

Q HDR Elite — вот вам самый замечательный маркетинговый термин без четкого объяснения. Примерно то же можно сказать о Quantum HDR, который, по всей видимости, относится к линейке телевизоров Samsung 8K QLED. Это понятие подразумевает, что в телевизоре используются ЖК-дисплей Quantum Dot и технология HDR, но сама компания вообще не стала заморачиваться с объяснениями.

Ну хорошо, а может ли быть что-то круче Q HDR Elite? Конечно! Например, Q HDR EliteMax: «Наш самый продвинутый HDR-эффект на основе HDR 10+. Система создана эксклюзивно для телевизора Q9 c изображением самого премиального уровня».

Наконец, вы можете столкнуться с загадочными терминами Quantum HDR 12X и Quantum HDR 16X. Здесь опять нет ничего нового в техническом плане — термины понадобились, чтобы различать некоторые модели 2019 и 2018 годов. Привязки к HDR10+ нет — маркировки «12Х» и «16Х» указывают на яркость и являются множителями некого «базового значения». Если исходить из известных характеристик HD-телевизоров Samsung, то это значение, вероятнее всего, составляет 100 нит.

LG

Изучение словаря LG начнем с термина HDR Pro, о котором уже говорилось в начале статьи. Согласно LG, технология HDR Pro подстраивает яркость экрана так, чтобы «сделать изображение живым». Также компания пишет, что «телевизор LG UHD позволяет расширить цветовую палитру за счет подстройки яркости экрана и передачи каждой отдельной детали». «С HDR Pro вы cможете насладиться живым и ярким контентом», — заявляет LG. Примерно такое объяснение предлагает нам сам производитель.

Если говорить об HDR Pro по существу, то данная технология является алгоритмом динамической адаптации HDR-контента со статическими метаданными или без метаданных вообще. Как это? Примерно так. В 2018 году LG прекратила использование термина HDR Pro и заменила его на HDR10 Pro и HGL Pro. Как сказано ранее, HLG не предполагает метаданных, а HDR10 предполагает статические метаданные, но опционально.

Другими словами, если метаданных в HDR10 не будет, то мы получим, по сути, просто PQ10. В общем, метаданных может не быть совсем, но алгоритм LG сам подстроит изображение в соответствии с транслируемым контентом. Иногда такую систему называют «внесением динамических метаданных». И похоже, LG уже придумала новое название для этой функции — «Active HDR».

HDR Effect — это еще одно коммерческое понятие от LG, связанное с технологией преобразования SDR в HDR. У LG эта функция получила три настраиваемых режима: High, Medium и Light.

Термин Cinema HDR стал ни чем иным, как обозначением поддержки сразу нескольких HDR-стандартов. «Формат LG 4K Cinema HDR обеспечивает точную передачу задуманного создателями фильма. Суть заключается в поддержке большинства типов HDR. Наслаждайтесь настоящей кинотеатральной картинкой у себя дома: Dolby Vision, Advanced HDR от Technicolor, HDR10 и HLG Pro», — пишет LG. Добавить здесь, по всей видимости, нечего.

Помимо прочего, у LG есть понятие OLED HDR, относящееся к HDR-телевизорам, которые «поддерживают как HDR10, так и Dolby Vision, что дает премиальное качество картинки и бесконечно глубокий контраст». Разумеется, речь идет об OLED-панелях. Вот вам еще один способ напомнить покупателям о существовании OLED-технологии, которая отличается от LCD. Кстати, свои LCD-телевизоры LG решила называть «Super UHD TV», а их способность работать с HDR-контентом получила название «Super HDR».

Philips

Компания TP Vision, занимающаяся производством телевизоров под брендом Philips для всего мира, за исключением Северной Америки, использует (или использовала) термины HDR Plus и HDR Premium для телевизоров с поддержкой HDR и пиковой яркостью в 400 или 700 нит, соответственно.

HDR Perfect — эта функция некоторых телевизоров TP Vision, отвечающая за увеличение яркости и контраста HDR-контента.

Также стоит упомянуть, что под названием «OLED+» фирма TP Vision (Philips) представила ТВ-систему с OLED-панелью, графическим процессором P5, Ambilight и звуковой системой B&W.

Корпорация P&F USA (Philips & Funai) занимается производством телевизоров Philips для Северной Америки. Эта компания стала одной из немногих, кто не меняет оригинальные названия: P&F оставила стандартные термины HDR10 и Dolby Vision в их первоначальном виде.

TCL

Из официального пресс-релиза компании: «TCL использует технологию HDR Pro Gamma для создания индивидуальной цветовой карты, ориентированной на условия просмотра. Технология призвана точно передавать все детали, оставляя их хорошо видимыми при любом уровне освещения. Новая функция TCL HDR Pro Gamma обеспечит передачу мельчайших деталей на экране при просмотре развлекательного HDR-контента как в темных домашних кинозалах, так и в хорошо освещенных комнатах. Телевизоры 6-Series обладают настройками для разных условий использования: домашние кинотеатры (HDR Dark), умеренно освещенные жилые комнаты (HDR Normal) и ярко освещенные помещения (HDR Bright). Таким образом, потрясающий HDR-эффект остается доступен в любое время и в любом месте».

Не совсем понятно отличается ли опция HDR Pro, предлагаемая TCL Europe, от вышеописанной HDR Pro Gamma. Сама компания объяснила суть HDR Pro короткой рекламной фразой: «превосходной контраст, живые точные цвета и мельчайшие детали».

Hisense

Как и другие уважающие себя бренды, Hisense придумала свои собственные термины. Вот так компания описывает технологию HDR Supreme: «передача расширенного диапазона цветов с ярким белым для более четкой и динамичной картинки». Соответствующий логотип означает, что телевизор выдает максимальную яркость в 2 200 нит.

HDR Perfect, в свою очередь, у Hisense подразумевает совместимость с HDR10, HLG и пиковую яркость 600 нит. Подход к собственным терминам Hisense напоминает маркетинг Philips/TP Vision. Эти компании даже придумывают одинаковые названия своим технологиям (HDR Perfect).

Также Hisense использует термин HDR Plus, но он отличается от того, который придумала Samsung. «HDR Plus улучшает все технологии, задействованные в ULED-телевизорах. HDR Plus расширяет цветовую гамму, делая изображение более ярким и точным — вас ждет чистый белый, глубокий черный и реалистичная цветовая палитра», — заявляет Hisense. Сложно сказать, является ли все это чем-то большим, чем просто пустой маркетинг.

Sony

Что касается Sony, то здесь все проще. Данная компания специализируется на телевизорах 4K HDR, и у нее довольно много интересных технологий со своими названиями, но в них не встречается аббревиатура «HDR». Пожалуй, исключением стала технология HDR Remaster, которая представляет собой «объектно-ориентированную систему, анализирующую объекты на экране и подстраивающую соответствующим образом контраст». Как объясняет Sony, большинство телевизоров так не умеют: они всего лишь подстраивают контраст, используя одну кривую от белого к черному.

Sony использует термины вроде X-tended Dynamic Range и X-tended Dynamic Range Pro. «Система X-tended Dynamic Range Pro точно следит за уровнем подсветки экрана, затемняя одни зоны и осветляя другие. Технология обеспечивает значительно расширенный диапазон яркости по сравнению с другими обычными телевизорами, оснащенным LED-подсветкой.

Кроме того, X-tended Dynamic Range Pro улучшает практически любой контент до уровня качества, приближенного к HDR», — пишет Sony. Похоже, так Sony описывает функцию преобразования SDR в HDR. Иногда в спецификациях можно встретить аббревиатуру XDR или XDR Contrast с цифровым индексом (от 5x до 20x), который указывает на степень улучшения контрастности.

Daiwa

А вот еще один ТВ-бренд, про который вы, наверное, не слыхали. Это потому, что фирма известна, главным образом, в Индии. У компании тоже есть свой фирменный термин — HDRX, однако для него нет объяснения.

Apple

В рамках WWDC 2019 компания Apple представила монитор XDR. В данном случае аббревиатура расшифровывается как «Extreme Dynamic Range» (пер. с англ. — «экстремальный динамический диапазон»). Не путайте с технологией Extended Dynamic Range от Sony.

Спецификации монитора впечатляют: экран способен поддерживать полнокадровую яркость в 1 000 нит, а пиковая кратковременная яркость достигает 1 600 нит. Соотношение контраста равно 1 000 000:1, цветовой охват полностью соответствует DCI-P3. Несмотря на высокие показатели, монитор не вышел за пределы общепринятых стандартов HDR.

VESA

Организация VESA или Video Electronics Standards Association не производит мониторы и не является брендом. Данная ассоциация задает стандарты для производителей дисплеев. Все началось с продвижения SVGA 600×800, и за время существования VESA успела ввести множество стандартов, включая DisplayPort.

Из недавних инициатив организации стоит отметить попытки установить нормы для компьютерных HDR-мониторов. VESA придумала три стандарта с соответствующими маркировками: DisplayHDR 400, DisplayHDR 600 и DisplayHDR 1000. Число в названии указывает на пиковую яркость. Недавно VESA создала еще один новый стандарт — DisplayHDR True Black. Это обозначение придумано для OLED-панелей и других эмиссионных дисплеев.

Видеорегистратор Vehicle blackbox dvr FULL HD 1080p Инструкция пользователя

Благодарим Вас за покупку Vehicle Blackbox DVR – автомобильного видеорегистратора высокой чёткости. Миниатюрный размер и привлекательный дизайн устройства, производят приятное впечатление. Данное руководство содержит полную инструкцию по использованию видеорегистратора FULL HD CAR DVR 1080p, в том числе такие вещи, как функциональные возможности, настройки, рекомендации по установке, а также технические характеристики видеорегистратора.

Перед использованием видеорегистратора Vehicle Blackbox DVR, пожалуйста, внимательно ознакомьтесь с данным руководством.

Мы искренне надеемся, что наш продукт будет соответствовать всем Вашим требованиям и прослужит Вам долгое время.

ОСОБЕННОСТИ УСТРОЙСТВА

Vehicle Blackbox DVR – высокотехнологичный миниатюрный автомобильный видеорегистратор, разработан в соответствии с рыночными требованиями. Он поддерживает наиболее востребованные функции, такие как: цифровое видео высокой чёткости, цифровое фото, передача данных и зарядка через USB.

Небольшой размер, в сочетании с многофункциональностью прибора, позволит вам снимать HD-видео или фото в любой ситуации
2.3 дюймовый LTPS TFT LCD дисплей
1/3-дюймовая матрица высокого разрешения
Фокусное расстояние от 10 см до бесконечности
4-х кратное цифровое увеличение
Формат видео: AVI / MJPEG
Встроенный микрофон и динамик
ИК подсветка
Встроенный литий-ионный аккумулятор
Поддержка SDHC карт
Функция циклической записи видео (по кругу)
Установка времени и даты на видео
Зарядка во время записи видео
Автоматическая запись видео при включении
Дисплей со спящим режимом
Меню на 12 языках

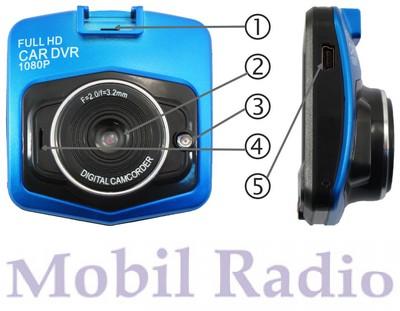

КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА

1. Разъем для установки на кронштейн с присоской
2. Объектив камеры
3. ИК светодиод – подсветка
4. Динамик
5. Разъем mini USB

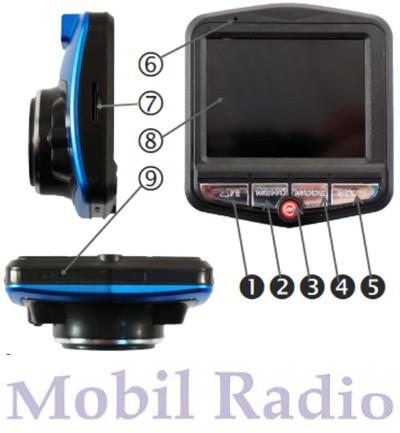

6. Индикатор состояния
7. Слот карты памяти micro SD
8. Дисплей
9. Микрофон

Кнопки:

❶ Кнопка «вверх»
❷ Кнопка «меню»
❸ Кнопка «ОК»
❹ Кнопка «выбор режима»
❺ Кнопка «вниз»

УСТАНОВКА ВИДЕОРЕГИСТРАТОРА

Присоедините видео регистратор к кронштейну с присоской. Соединение достигается сдвигом кронштейна в пазу разъема (1).

Смочите присоску и установите видеорегистратор Vehicle Blackbox DVR в выбранное место, отогните рычаг на присоске, подключите провод.

ЗАРЯДКА БАТАРЕИ

Заряжать батарею можно непосредственно используя зарядное устройство автомобиля с интерфейсом USB, вы можете заряжать видеорегистратор как в выключенном состоянии, так и во включенном.

Уровень заряда батареи:

USB зарядка: USB кабель для передачи данных подключить к компьютеру, а другой конец к USB-порту видеорегистратора, можно заряжать во включенном состоянии.

УСТАНОВКА КАРТЫ ПАМЯТИ

Соблюдая направление и положения карты (указанно стрелками на карте памяти и корпусе) установите карту памяти в слот для SD карты. Для изъятия – нажмите плавно на карту памяти и выньте ее.

Внимание! Проверьте не включена ли защита SD карты, чтобы можно было вести запись.

Внимательно вставляйте SD карту, если карта памяти будет вставлена не той стороной, то это может привести к повреждению карты памяти или ее поломке. Хранящиеся на SD-карте данные будут удалены при записи.

ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ

Удерживайте кнопку «ОК» в течении 3-х секунд для включения / выключения.

РЕЖИМЫ РАБОТЫ

Нажмите кнопку «выбор режима» для переключения между режимами:

• Режим видео – запись видео файлов.
Для начала/остановки записи видео нажмите кнопку «ОК».
Для включения/выключения ИК (инфракрасной) подсветки нажмите кнопку «вниз».

• Режим фото – съемка фото изображений.
Для того чтобы сделать снимок нажмите кнопку «ОК».
Для включения/выключения ИК (инфракрасной) подсветки нажмите кнопку «вниз».

• Режим диктофон – запись аудио файлов.
Для начала/остановки записи звука нажмите кнопку «ОК».

• Режим просмотр – просмотр всех записанных файлов.
Для начала/остановки воспроизведения файла нажмите кнопку «ОК».
Для выбора необходимого файла используйте кнопки «вверх» / «вниз».

НАСТРОЙКИ СИСТЕМЫ

Нажмите кнопку «меню» дважды чтобы войти в раздел «Настройки» (Системные настройки).

Для выбора пункта настроек используйте кнопки «вверх»/«вниз», для изменения пункта нажмите кнопку «ОК».

Форматирование: Форматирование карты памяти SD. (Внимание! Эта операция удалит все файлы на карте памяти).

Язык: Выбор языка (один из 12).

Авто выключение: 1 мин / 3 мин / 5 мин / Выкл.

Сброс: Возврат к заводским настройкам.

Звук. сигнал: Вкл. / Выкл.

Частота: Частота электросети: 50 Гц / 60 Гц

Ввод даты: Установка значения даты и времени.

USB: Выбор режима связи с ПК: WEB камера (использование видео регистратора в качестве WEB камеры), Съемный диск (Доступ к памяти SD карты).

Для выхода и раздела «Настройки» однократно нажмите кнопку «меню».

НАСТРОЙКИ ЗАПИСИ ВИДЕО

В режиме видео, в левом верхнем углу должна находиться пиктограмма видеокамеры.

В режиме видео нажмите кнопку «меню» чтобы войти в раздел «Настройки» (Настройки видео).

Для выбора пункта настроек используйте кнопки «вверх»/«вниз», для изменения пункта нажмите кнопку «ОК».

• Объем: Разрешение записи: 1080P (1280×720) / 720P (1280×720) / VGA (640×480)
• Штамп даты: Отображение отметки о дате и времени съемки: Вкл. / Выкл.
• Детектор движения: Автоматическая запись: Вкл. / Выкл.
• Циклическая запись: Длительность записи видео: 1 мин / 3 мин / 5 мин / 10 мин / Выкл.
• Микрофон: Запись звука: Вкл. / Выкл.

НАСТРОЙКИ ФОТО

В режиме фото нажмите кнопку «меню» чтобы войти в раздел «Настройки» (Настройки фото).

Для выбора пункта настроек используйте кнопки «вверх»/«вниз», для изменения пункта нажмите кнопку «ОК».

• Объем: Размер изображения (в пикселях): 3Мп / 2Мп / 1,3 Мп / VGA

НАСТРОЙКИ ВОСПРОИЗВЕДЕНИЯ

В режиме воспроизведения нажмите кнопку «меню» чтобы войти в раздел «Настройки» (Настройки просмотра).

Для выбора пункта настроек используйте кнопки «вверх»/«вниз», для изменения пункта нажмите кнопку «ОК».

• Delete: Удаление файлов: Delete One (Удалить выбранный файл) / Delete All (Удалить все файлы)
• Lock/Unlock: Установка блокировки фала (защита от удаления): Lock One (Заблокировать выбранный файл) / Lock All (Заблокировать все файлы) / Unlock One (Разблокировать выбранный файл) /Unlock All (Разблокировать все файлы)
• Миниатюры: Вкл. / Выкл.
• Уровень громкости: 0 / 1 / 2 / 3 / 4 / 5 / 6

РАБОТА С ФАЙЛАМИ

Вы можете скопировать записанные файлы на компьютер для хранения. Копирование можно произвести непосредственно с карты SD, предварительно извлеченной из регистратора при выключенном питании. Либо, просто подсоединив видеорегистратор через кабель USB со вставленной картой памяти. На компьютере устройство обнаружится как съемный диск или флеш-карта.

Внимание! Чтобы не повредить SD карту, перед отсоединением регистратора от компьютера, нужно нажать «извлечь устройство» в панели задач.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИДЕОРЕГИСТРАТОРА Vehicle Blackbox DVR

Камера: . . . . . . . . . Встроенная CMOS High Density, сенсор 1/3″ Экран: . . . . . . . . . . . . . . . . . . . . . . 2,3″ LTPSTFT LCD Звук: . . . . . . . . . . . . . . . . Встроенный динамик и микрофон Подсветка: . . . . . . . . . . . . . . . . . . . 1 ИК LED светодиод Разрешение видео: . .. . . . . HD 720 (1280×720) / VGA (640×480) Кодек сжатия: . . . . . . . . . . . . . . . . . . . . . . . . Н.264 Формат записи: . . . . . . . . . . . . . . . . . . . . . MOV (Н.264) Разрешение фото: . . . . . . . . . . . . . . . 3M / 2M / 1,3 M / VGA Карта памяти: . . micro SD (SDHC), макс. 32GB скорость не ниже Class 6 Аккумулятор: . . . . . . . . . . . . . . . Встроенный, 200 мА 3,7 V Питание: . . . . . . . . . . . . . . . . . . . . . . Mini-USB 5V 1А Языки интерфейса: . . . . . . . Английский, Французский, Испанский, Португальский, Немецкий, Итальянский, Китайский (традиционное письмо), Китайский (упрощенное письмо), Русский, Японский, Корейский. Размеры: . . . . . . . . . . . . . . . . . . . . . . . . 72x67x30 мм Вес: . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 47 гр
