Как сделать диагностику АБС самому? Причины и виды неполадок в датчике ABS на автомобиле. Как в домашних условиях установить неполадки АБС (ABS) своими руками? Датчики автомобиля — проверяем работоспособность датчиков

Типы датчиков

На автомобилях встречаются два вида датчиков:

  • пассивный датчик, построенный на основе катушки;
  • активный датчик, использующий в работе эффект Холла.

Пассивный датчик включается после начала движения и считывает данные от зубчатого импульсного кольца. Прохождение зубца мимо прибора вызывает генерацию импульса тока, который считывается блоком управления. Датчики начинают работать на скорости выше 5 км/час и не реагируют на загрязнение.

Активный датчик состоит из электронных компонентов и постоянного магнита, который установлен на ступице. При вращении магнита в приборе возникает разница потенциалов, которая формируется в сигнал управления микросхемой. Затем информация подается на блок. Датчики подобной конструкции встречаются редко, ремонт их невозможен.

Антиблокировочная система (ABS). Описание

Антиблокировочная система автомобиля (Anti-lock Braking System) – это система, осуществляющая регулировку давления тормозной жидкости в тормозных контурах, что позволяет предотвратить блокировку колёс в момент торможения. Иными словами, эта система предотвращает торможение юзом, что даёт следующие преимущества:

  • Повышение устойчивости автомобиля.
  • Уменьшение тормозного пути.
  • Экономия резины и сохранность шипов на шинах автомобиля.

Помимо своей основной функции, датчики и клапаны антиблокировочной системы используются для многих других систем автомобиля. Например, система курсовой устойчивости или система помощи при экстренном торможении. Система курсовой устойчивости подтормаживает определённые колёса при резких поворотах или заносах, что значительно улучшает показатели безопасности. Система помощи при экстренном торможении удерживает нажатой педаль тормоза вплоть до полной остановки.

Разновидности конструкции

Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:

  • на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;
  • датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.

Принцип работы антиблокировочной системы

Как сделать диагностику АБС самому? — чтобы с уверенностью ответить на этот вопрос, важно знать устройство самой системы. Для этого разберём несколько отдельно взятых её частей:

  • Датчики скорости. Датчики располагаются возле каждого колеса автомобиля. Они передают на блок управления ABS информацию о скорости вращения каждого из колёс.
  • Блок управления ABS. Блок управления принимает сигналы с датчиков скорости, анализирует ситуацию, и, в случае блокировки колеса, передаёт команду на блок управления гидравликой.
  • Гидравлический блок управления, получив сигнал о заблокированном колесе, перекрывает канал тормозной жидкости, идущий к этому колесу.

В результате получается, что как только колесо заблокируется, система «отпускает» его. Как только это происходит, оно снова блокируется. Всё это происходит с высокой частотой, и в итоге колёса вращаются на предельном усилии, но при этом без перехода на движение юзом.

Распространённые поломки

Несущественный треск при надавливании на тормозную педаль — вполне нормальное явление. Подобный звук возникает из-за функционирования модуляторов. Если АБС неисправна, то её индикатор загорается и не потухает даже при запущенном моторе. Существует несколько самых распространённых неисправностей антиблокировочной системы:

  1. Деактивация по результатам самодиагностики. Это может быть вызвано сбоями в работе управляющего блока или повреждением проводки сенсорного датчика ABS.
  2. АБС после активации самодиагностируется, но затем выключается. Такую проблему может вызвать разрыв проводов, нарушение контактов или их окисление, где нарушена подача питания и сигналов.
  3. Появляется ошибка, но датчик АВС работает. Это является следствием обрыва в сенсорном датчике. Также её может вызвать разница давления в колёсах или даже разный узор протекторов.
  4. Полная потеря работоспособности системы. Тут может быть масса причин, начиная от поломок датчика и заканчивая износом подшипников ступиц.

Как устроен датчик АБС? Устройство и принцип работы системы ABS и 4 самые частые её поломки

Чтобы выявить неисправность, нужно проверить давление и люфт в автоколёсах, работоспособность гребёнки и ротора. Если на элементах есть сколы, то их лучше полностью поменять. Если проблема осталась нерешённой, то причина, скорее всего, кроется в электронной составляющей. В таком случае требуется получить код для диагностики.

Самодиагностика АБС

Важно: Контроллер тормозной системы обесточивает реле клапана при обнаружении диагностического кода неисправности. Диагностический прибор в режиме «Data List» отображает, что реле клапана обесточено. Данное состояние не является неисправностью.

Важно: В целях безопасности рекомендуется не выезжать на автомобиле с подключенной диагностической аппаратурой. Исключением является выезд с целью проверки скорости вращения колес при условии соблюдения требований, предъявляемых к проводимому испытанию.

Контроллер тормозной системы имеет функцию самодиагностики и может самостоятельно выявлять, а во многих случаях и изолировать, неисправности системы. При обнаружении неисправности контроллер тормозной системы заносит соответствующей этой неисправности код, включает контрольную лампу АБС и/или контрольную лампу EBD и при необходимости отключает АБС и/или EBD на время текущего цикла зажигания.

В каждом цикле зажигания контроллер тормозной системы выполняет самодиагностику, если скорость автомобиля > 6 км/ч и педаль тормоза не выжата или если скорость автомобиля > 15 км/ч и педаль тормоза выжата. В ходе самодиагностики проверяется работа всех электромагнитных клапанов, электронасоса и реле путем их включения/выключения. При обнаружении неисправности в память контроллера будет занесен соответствующий диагностический код.

Диагностика ABS своими руками

Самым первым признаком неисправности системы АБС является лампа на приборной панели. После того, как она загорелась, важно сразу произвести диагностику. Рассмотрим действия, которые необходимо выполнить при сбоях в работе АБС:

  • Проверьте предохранители и реле блока управления антиблокировочной системы.
  • Сравните давление в шинах – оно должно быть везде одинаковое.
  • Изучите ротор каждого датчика на предмет загрязнения.
  • Замерьте тестером сопротивление в каждом из датчиков при включенном зажигании. Приподняв колесо на домкрате и вращая его, наблюдайте за изменениями.
  • Проверьте целостность проводов, идущих от датчиков к блоку управления.
  • Проверьте целостность проводов идущих к гидравлическому блоку АБС.

Лучшим вариантом диагностики будет проверка с помощью подключения ноутбука  или смартфона к диагностическому разъёму – это позволит сэкономить много времени и моментально определить причину  поломки.

Очистка диагностических кодов

Необходимое оборудованиеДиагностический приборДиагностические коды можно очистить из памяти контроллера тормозной системы следующим образом:

  • Выберите команду «Clear DTCs» на диагностическом приборе.

Подробные инструкции представлены ниже. По окончании очистки убедитесь в нормальном функционировании системы и отсутствии кодов.Контроллер не позволит провести очистку кодов до тех пор, пока все коды не будут просмотрены. Диагностические коды нельзя очистить отключением контроллера, питания аккумуляторной батареи или поворотом замка зажигания в положение LOCK.

Очистка кодов с помощью диагностического прибора

Для того, чтобы очистить коды неисправностей АБС, в диагностический прибор должен быть установлен картридж памяти.

  1. Подключите диагностический прибор и картридж.
  2. Выберите режим «Fault Memory».
  3. Выберите «Clear Fault Memory».

При очистке кодов не произойдет возврата в исходное положение реле клапана, закрытого в момент обнаружения неисправности. Изменения произойдут только в следующем цикле зажигания после устранения неисправности.

Проверка датчика без приборов

Наиболее грубым способом проверки исправности датчика является тестирование магнитного поля, создаваемого при работе устройства. Для этого к датчику прикладывается стальной предмет, который должен притягиваться при включенном зажигании.

Возможен визуальный осмотр прибора на предмет наличия трещин корпуса или заметных разрывов и окислений на проводке. Рекомендуется осмотреть штекер и состояние контактов в нем, окисление является причиной ухудшения проводимости сигнала.

Как тестером проверить датчик АБС на работоспособность

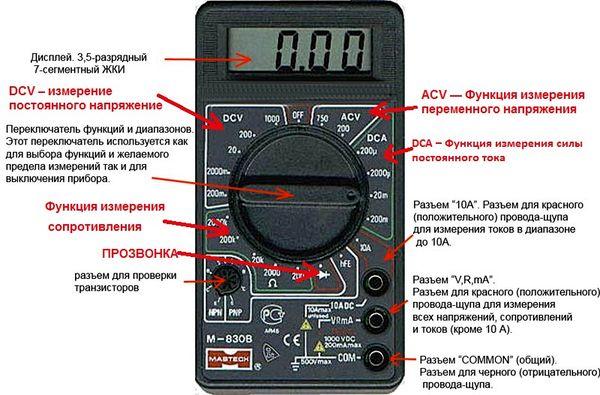

Его работоспособность можно проверить с помощью мультиметра. Для этого необходимо перевести  мультиметр в положение «диод». Почему? Большинство датчиков ABS в схеме имеют защиту в виде диода, последовательно включенного в цепь схемы. То есть обычная прозвонка может привести к неправильным сведениям.

Его необходимо «прозвонить» в обоих направлениях. Обычно сопротивление датчика АБС составляет от нескольких сотен Ом до 2 килоОм.

Однако, прозвонка датчика непосредственно от его разъема не дает полной информации о прохождении его сигнала до блока ABS.

Во многих случаях повреждение имеет кабель, соединяющий разъем датчика с блоком ABS. Особенно часто такие неисправности встречаются для датчиков ABS задних колес, так как длина кабеля может составлять более 3-х метров, и не всегда производители грамотно конструируют его трассировку.

В процессе ремонта систем ABS имеются случаи до трех переломов либо протираний кабелей датчиков антиблокировочной системы.

Для того, чтобы проверить датчик от блока управления ABS, необходимо найти в справочниках либо Интернете распиновку (подключение) разъема. Далее следует отсоединить разъем от блока и прозвонить датчики АБС непосредственно от контактов разъема.

Еще раз напоминаем, вид разъема ABS и контакты датчиков для каждой модели автомобиля будет различен, следует пользоваться справочными данными. На блоках ABS (их легко найти под капотом по большому количеству подходящих к ним тормозным трубкам) обычно наносят их классификацию, например BOSCH 5.2.

Если в результате проверки мультиметром датчик АБС прозванивается в одном или обоих направлениях, это еще не свидетельство об его исправности.

Конструктивно он выполнен в виде катушки индуктивности, помещенной в магнитный сердечник. Катушка имеет большое  количество (до нескольких тысяч) витков очень тонкого изолированного провода.

  Часто внутрь датчика попадает влага, а это весьма вероятно, так как он расположен в наиболее подверженной коррозии зоне в непосредственной близости колес. Вода, особенно солевой раствор, могут вызвать межвитковые замыкания. В таком случае сопротивление обмотки изменится незначительно, а вот добротность падает в десятки раз. Это приводит к уменьшению уровня сигнала датчика АБС и его неработоспособности.

Очень часто в процессе эксплуатации, особенно после замены элементов ступицы, колес, начинает гореть лампочка неисправности ABS. Компьютерная диагностика показывает отсутствие сигнала датчика АБС, например, правого переднего колеса.

Владелец производит его замену, основываясь на показания диагностики, но система ABS остается все равно неисправной. Иногда после удаления ошибки сканером, лампочка неисправности потухает, но стоит проехать несколько сотен метров, произвести пару торможений, загорается вновь.

Здесь дело не в датчике, а в конструктивных особенностях формирования сигнала (индуцирования) датчика вращения колес.

Как проверить датчик АБС тестером

Итак, у вас загорелась лампа ABS на панели приборов, что же делать? В первую очередь важно понимать, что данный тип датчика проверяется по двум параметрам:

  1. Сопротивление;
  2. Напряжение.


На специализированных станциях проверка датчика ABS производится путем подключения осциллографа. При этом колеса проворачивается в ручном режиме, а на экране прибора видна синусоида. Она показывает зависимость частоты сигнала от мощности колебательных импульсов. Порой некоторые мастера производят замеры с использованием прибора Ц-20. На нем проверяющий может увидеть отклонения стрелки, а если прибор цифрового типа – то увеличение значения напряжения.

Диаграмма сигнала датчика АБС на осциллографе

В домашних условиях для испытания датчика ABS можно сделать специальное устройство, которое будет состоять из резистора от 900 Ом до 1,2 кОм, а также пары проводов. На концах проводов нужно разместить зажимы, которая смогут быть подключены к контактной группе самого датчика.

После этого нужно проверить каждое колесо. Вывернуть колеса в одну сторону, а потом в другую. При этом подсоединять наше сопротивление на датчики, включать зажигание и наблюдать за поведением сигнальной лампочки панели приборов. В тех случаях, когда лампочка погаснет при подключенном сопротивлении, то можно считать данный датчик неисправным. Согласитесь, данный способ весьма интересен, но трудоемкий, поэтому идем дальше.

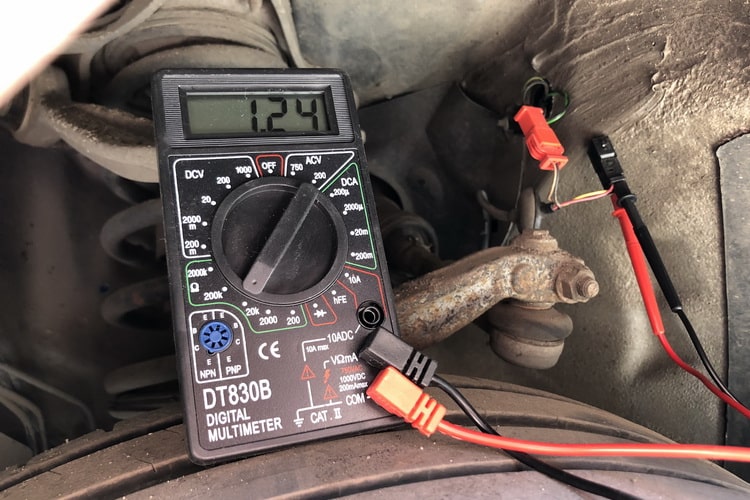

Для проверки датчика АБС тестером, вам понадобиться любой мультиметр современного типа. В первую очередь проводим замеры сопротивления, которое для каждого автомобиля и его датчика может быть разным. Именно поэтому сперва нужно отыскать нормативные показания сопротивления для вашего автомобиля. Основная масса датчиков АБС вписывается в диапазон от 1,2 до 1,8 кОм. Когда тестер подключен к датчику и проводит замер сопротивления, попробуйте пошатать провода, идущие на сам датчик. При этом показания прибора не должны отклоняться, а если это происходит, то имеет место быть обрыв цепи.

Проверка датчика АБС

После этих замеров, отключайте контакты мультитестера и переводите его в режим измерения напряжения. Теперь нужно раскрутить колесо машины примерно до 40-50 оборотов в минуту. Далее следим за показаниями датчика, который будет производить напряжение. На всех датчиках оно равняется 2-м вольтам.

Конечно же, в идеальных условиях проверять датчик нужно подключением специального программного обеспечения, которое может указать на более точные параметры работы АБС и его неисправности.

Метод проверки мультиметром

Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:

  • обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;
  • отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;
  • короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм. Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.интсрукция к мультиметру

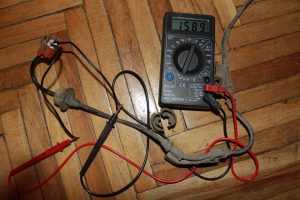

Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.

Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).

Как облегчить поиски

Чтобы не осуществлять проверку тестером на каждом из колес по отдельности, снимите разъем блока управления АБС. На видео показано, что разобравшись в распиновке, вы сможете быстро найти, в какой из цепей короткое замыкание либо обрыв.

Проверка диагностической цепи АБС

Шаг Операция Значения Да Нет
1
  1. Подключите диагностический прибор.
  2. Поверните ключ зажигания в положение ON.
  3. Выберите режим «Data List».

Диагностический прибор считывает данные с контроллера тормозной системы?

Перейдите к Шагу 2 Перейдите к Шагу 6
2 Проверьте показания прибора.Отображаются ли какие-нибудь текущие коды неисправностей? См. таблицу соответствующего кода Перейдите к Шагу 3
3
  1. Переведите замок зажигание в положение LOCK на 10 секунд.
  2. Поверните ключ зажигания в положение ON и следите за контрольной лампой АБС.

Контрольная лампа загорается на 4 секунды, а затем гаснет?

Перейдите к Шагу 5 Перейдите к Шагу 4
4 Проверьте состояние контрольной лампы АБС.Контрольная лампа АБС горит постоянным светом и не гаснет? См. «Контрольная лампа АБС горит постоянным светом« См. «Неисправна контрольная лампа АБС«
5
  1. Переведите замок зажигание в положение LOCK на 10 секунд.
  2. Поверните ключ зажигания в положение ON и следите за контрольной лампой стояночного тормоза / EBD.

Контрольная лампа загорается на 4 секунды, а затем гаснет?

Перейдите к Шагу 12 См. «Неисправна контрольная лампа EBD«
6
  1. Поверните замок зажигание в положение LOCK.
  2. Разъедините электрический разъем контроллера тормозной системы.
  3. Поверните ключ зажигания в положение ON.
  4. С помощью цифрового вольтметра измерьте напряжение между землей и контактами 15, 17 и 18 разъема контроллера тормозной системы.

Значение напряжение на всех контактах находится в пределах указанного диапазона?

11-14 В Перейдите к Шагу 7 См. «Питание контроллера, диагностические коды отсутствуют«
7
  1. Поверните замок зажигание в положение LOCK.
  2. С помощью цифрового вольтметра измерьте сопротивление между контактами 16 и 19 разъема контроллера тормозной системы и землей.

Измеренное сопротивление соответствует указанному в таблице?

≈ 0 Ом Перейдите к Шагу 9 Перейдите к Шагу 8
8 Устраните разрыв в проводах ЧЕР и ЧЕР/БЕЛ, для которых проверка прошла неудачно.Ремонт закончен? Система исправна
9 С помощью цифрового вольтметра измерьте сопротивление между контактом 11 разъема контроллера тормозной системы и контактом 12 колодки диагностики. Измеренное сопротивление меньше указанного в таблице? 2 Ом Перейдите к Шагу 10 Перейдите к Шагу 11
10 Замените блок АБС.Ремонт закончен? Система исправна
11 Устраните разрыв или повышенное сопротивление в цепи СИН между контактом 11 разъема контроллера тормозной системы и контактом 12 колодки диагностики.Ремонт закончен? Перейдите к Шагу 1
12 Проверьте автомобиль в движении на дороге, как описано выше.Занесены ли какие-нибудь коды неисправностей? См. таблицу соответствующего кода

Видео «Проверка датчиков АБС»

Проверка датчиков АБС продемонстрирована в видео, предоставленном каналом «1000 самоделок и советов».

Необходимость замены

Любая неисправность системы обязательно будет продиагностирована – ABS имеет встроенную диагностику. Она срабатывает перед каждым пуском двигателя. Если система работает нормально, то данный индикатор загорится при запуске мотора, а затем через полминуты погаснет.

Но если контроллер работает неправильно, тогда при запущенном моторе индикатор будет гореть постоянно или при езде будет моргать. Это один из первых признаков, что один из датчиков неисправен.

Кроме того, при неисправном датчике или датчиках бортовой компьютер может выдавать ошибки, при резких торможениях возможна блокировка колес, при торможении на педали может присутствовать характерная вибрация. При выключенном ручном тормозе может гореть лампа ручника.

Если на автомобиле имеется хотя бы одна из описанных проблем, тогда нужно провести грамотную и полную диагностику. Если выявится факт выхода датчика из строя, тогда его нужно менять на новый.

абс замена

Однако перед заменой переднего датчика АБС можно попробовать проверить зазоры между датчиком и кольцом, давление в шинах. Можно провести диагностику и визуальную проверку всей электрической цепи. Если явных неисправностей не найдено, тогда проблема в сенсорах либо в электронных системах.

Ремонт датчика АБС

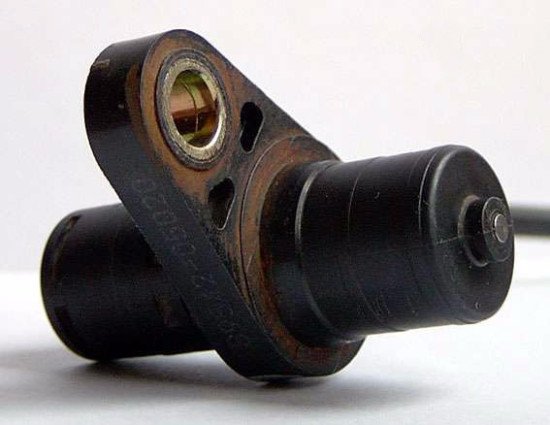

При обнаружении неисправного датчика АБС, его демонтируют, после чего решают вопрос о замене или ремонте. Стоимость прибора достаточно высокая, и часто его доставки приходится подолгу ожидать, что делает ремонт вполне целесообразным. Работы выполняют в следующем порядке:

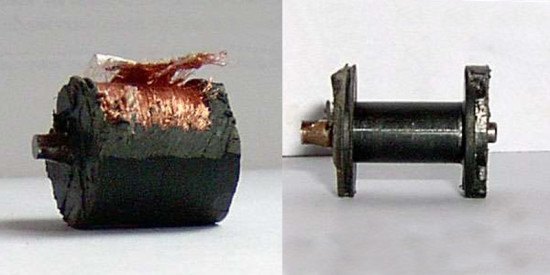

1. Датчик разбирают, отрезая ножовкой часть, в которой расположена измерительная катушка. Корпус аккуратно подпиливают по кругу, чтобы не повредить крепеж.

2. Пластмассовый кожух, защищающий катушку, удаляют при помощи острого ножа и сматывают обмотку с каркаса.

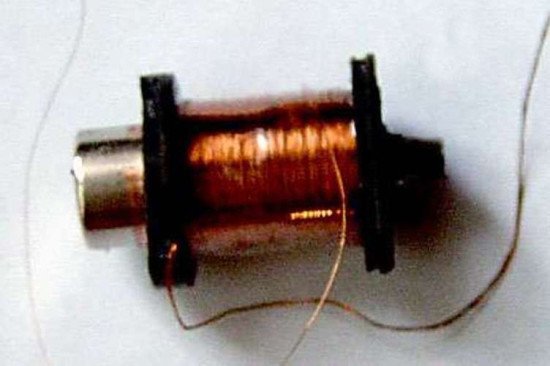

3. Наматывают новую катушку проводом такого же диаметра. Для этого подходит обмотка реле РЭС-8. Количество обмоток должно обеспечивать необходимый показатель сопротивления – 0,92-1,22 кОм. Работы производят очень бережно, так как проволока достаточно тонкая, и при ее обрыве процесс начинаю заново.

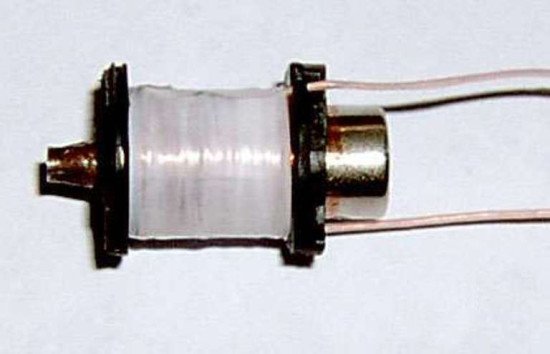

4. Концы проводов припаивают к выводам, и качественно изолируют катушку от влаги при помощи силиконового или воскового герметика.

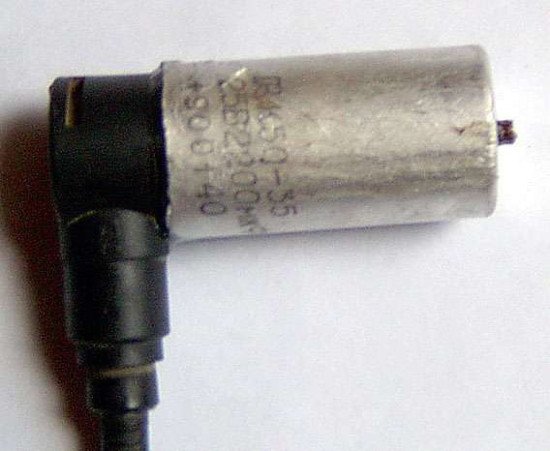

5. Датчик собирают, восстанавливая старый корпус. При критическом разрушении оболочки, ее изготавливают самостоятельно из корпуса электролитического конденсатора, подходящего по размеру, и эпоксидного клея. Внизу корпуса проделывается отверстие для штока катушки. После помещения туда обновленной детали, производят заливку клея.

6. После высыхания клея оболочку конденсатора снимают, а крепление датчика приклеивают на прежнее место.

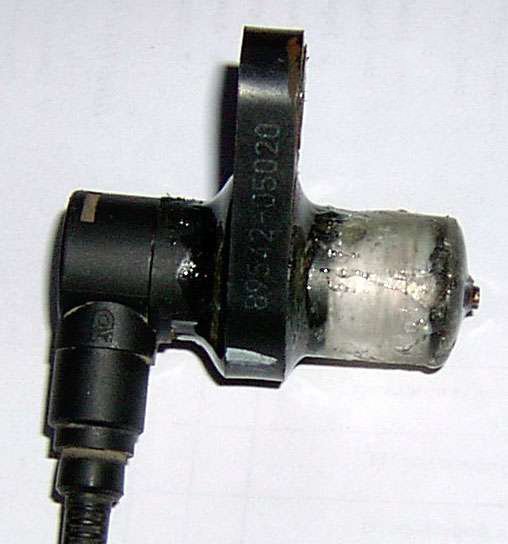

7. После окончания ремонта корпус датчика обтачивают наждачной бумагой для точной подгонки к гнезду. В процессе установки соблюдают следующие правила:

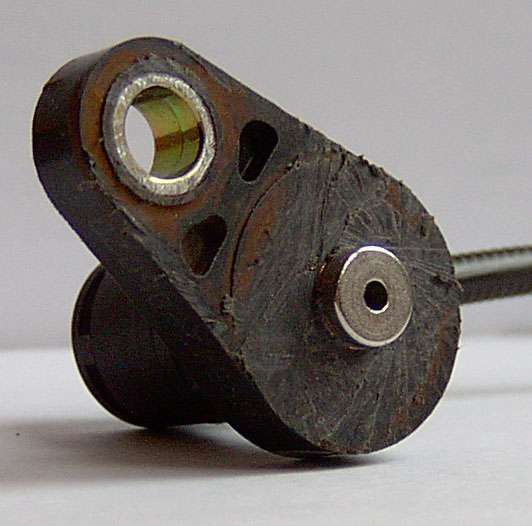

  • Сердечник устройства располагают параллельно зубцам ответного диска и контролируют, чтобы он не перекрывал пару соседних зубцов;
  • Между зубцом и сердечником оставляют зазор 0,9-1,1 мм.

По окончанию установки проводят проверку работоспособности системы, запустив двигатель, и убедившись в том, что индикатор ABS гаснет спустя 6 сек после старта.

Как менять датчики ABS?

Зачастую на современных автомобилях они установлены на всех четырех колесах. Демонтаж элементов передней оси проводят с днища или на некоторых моделях из-под капота. Но при замене заднего датчика АБС доступ имеется только снизу.

Для работ понадобится определенный набор инструмента. Это торцевые и рожковые ключи, баллонный ключ для демонтажа колес, домкрат, молоток, отвертки, жидкий ключ, а также мультиметр.

Инструкция по замене

Рассмотрим процесс замены датчика АБС “Тойоты” на задней оси. Автомобиль ставят на ровной площадке на ручной тормоз. Для повышения безопасности под колеса укладывают упоры. На этом же этапе нужно снять минусовую клемму с аккумуляторной батареи.

Далее демонтируют задние кресла, отделку порога, дверной уплотнитель. Нужно добраться до разъема. Для этого отгибают фиксаторы и оттягивают отделку около крепления стойки амортизатора. Затем отсоединяют разъем.

Далее авто поднимается домкратом, а под днище подкладывают брусок для подстраховки. После этого можно откручивать и снимать колесо. Датчик установлен на кронштейне. Для замены датчика АБС нужно распылить на кронштейн жидким ключом и немного подождать. Затем выкручивают крепежный болт. Постукивая по элементу, отверткой извлекают датчик.

замена датчиков колес

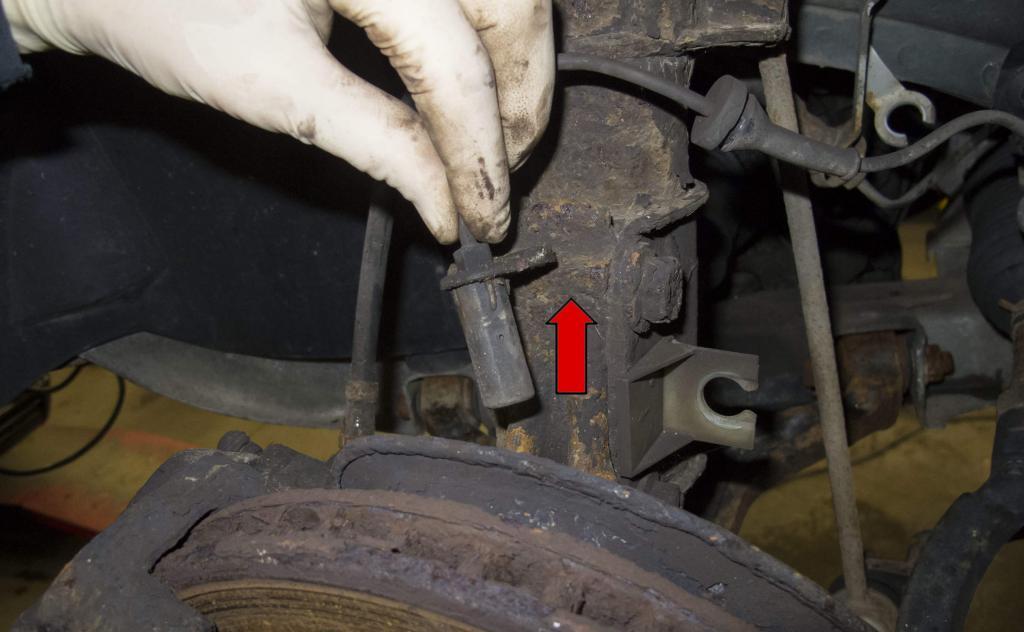

Затем нужно выкрутить крепеж, удерживающий кронштейны провода. Два болта на арке, а один – на амортизационной стойке. Провод следует вытащить в салон.

Монтаж нового устройства осуществляют в обратном порядке. На этом операция окончена. По аналогичной схеме меняются датчики на других моделях авто (не становится исключением и замена датчика АБС “Лансера”).

абс замена датчиков колес

Если замена датчика АБС не дала результатов

Замена датчика АБС

Рассмотрев доступные способы, как проверить АБС, может показаться, что достаточно определить проблемный датчик и заменить его. Также решением может показаться замена проводки.

Однако на деле не все так просто. Часто автолюбители сталкиваются с тем, что даже после замены датчика ABS система все равно не работает.  Кстати, такое происходит и в тех случаях, когда АБС работала нормально, но после замены ступицы или ступичных подшипников загорается лампочка ABS.

При этом компьютерная диагностика показывает, что от датчика АБС нет сигнала. Далее выполняется замена датчика, но система ABS все равно не работает. Даже если удалить ошибку при помощи сканера, через несколько метров или через 1-2 торможения ошибка загорается снова.

Так вот, причина в данном случае вовсе не в датчике. Часто виновником становится способ формирования сигнала  от датчика вращения колес. Если точнее, в случае, когда индуцирующим элементом выступает гребенчатое кольцо на ступице (кольцо АБС). Сама торцевая часть датчика расположена возле гребенки, которая изготовлена из магнитомягкого материала.

Зазор между ними  минимальный, всего от 0.2 до 0.8 миллиметра. Если в эту область налипает грязь  или камни, это приводит к нарушению зазора, смещению датчика, разрушению наконечника. Естественно, сигнал станет слабым. Также сама гребенка может засоряться, что становится причиной сбоев.

Учитывая такую особенность, перед установкой нового датчика нужно сначала проверить зазор, почистить гребенку растворителем. По окончании следует щупом проконтролировать величину зазора. Не допускается увеличение зазора больше 1 мм. Также важно осмотреть элементы на предмет возможных повреждений.

Если нет точной уверенности, можно сравнить детали с такими же устройствами  на другом колесе. В том случае, если выявлен повреждения гребенки колеса, элемент нуждается в замене.

Еще добавим, что индуцирующий элемент на некоторых авто может быть реализован в виде резинового кольца или магнитной ленты. Внутри кольца стоят магнитные пластинки. Бывает так, что во время поточных ремонтов данное кольцо просто не устанавливают. Естественно, система ABS без них работать не будет.

Что касается ленты, ее легко повредить. Это значит, что работать нужно осторожно, так как в случае повреждения ленты датчик АБС не будет нормально работать. Еще важно следить за тем, чтобы во время замены ступичного подшипника был установлен элемент с индуцирующим кольцом в том случае, когда именно такая конструкция предусмотрена на авто.

Вопросы выбора и замены датчиков

ДСА устанавливаются на колесах, поэтому в процессе эксплуатации подвергаются различным негативным воздействиям и в них возникают различные поломки. О нарушении работы ДСА говорит соответствующий индикатор на приборной панели, также выход из строя одного или нескольких датчиков проявляется изменением характера работы тормозной системы — беспричинное срабатывание АБС или, напротив, отсутствие ответа со стороны АБС при резком торможении, характерный хруст при нормальном движении автомобиля и т.д. Во всех этих и других ситуациях датчик АБС следует заменить.

На замену следует выбирать датчики только тех типов и моделей (а точнее — каталожных номеров), что были установлены на авто ранее. Ни в коем случае не допустима замена типа датчиков, например — установка вместо индуктивного ДСА прибора на основе ИС Холла, и наоборот. Датчики различных типов формируют определенные типы сигналов, а предназначенные для работы с ними ЭБУ имеют входные цепи, несовместимые с датчиками других типов. Поэтому монтаж неправильного ДСА лишь усугубит ситуацию.

Демонтаж старого датчика и монтаж нового должен выполняться строго в соответствии с инструкцией по ремонту и ТО транспортного средства. Обычно для демонтажа ДСА необходимо вывернуть один винт (болт) и снять электрический разъем. Затем следует тщательно очистить место установки датчика от любых загрязнений, и потом установить новый прибор. После монтажа датчик и вся система, как правило, не требует калибровки или настройки — все сразу начинает работать.

В случае верного выбора и правильной замене ДСА системы активной безопасности вашей машины вновь будут надежно выполнять свои функции, помогая водителю преодолеть сложные и опасные дорожные ситуации.

Подведем итоги

С учетом приведенной выше информации становится понятно, что в рамках диагностики системы ABS следует учитывать целый ряд возможных нюансов. Прежде всего, важно понимать, что даже если сканер выдает неисправность датчика, замена выполняется в последнюю очередь.

На начальном этапе следует отдельно проверять проводку, а также зазоры между индуцирующим кольцом и наконечником, состояние указанных элементов системы и т.д.  Также важно обращать внимание на то, в каком состоянии находятся и другие детали, установленные рядом с датчиками ABS.

Напоследок отметим, что срок службы датчиков и других составных элементов конструкции напрямую зависит от особенностей эксплуатации. При езде следует избегать движения по пересеченной местности, чтобы не повредить проводку на датчики ABS. Также нежелательно погружать колеса в грязь или в лужи, агрессивно ездить по песку и т.п.
Также рекомендуется периодически очищать детали системы ABS (мягкой щеткой или очистителем), контролировать зазор между датчиком и гребенкой. Напоследок отметим, что во время ремонта ходовой части и подвески, нужно отдельно учитывать все тонкости и нюансы, рассмотренные выше. Только такой подход позволяет увеличить срок службы и добиться безотказной работы ABS на автомобиле.
