Механическая коробка передач (МКПП) — устройство и принцип работы простыми словами. Устройство коробки переключения передач

Экскурс в историю

На первых автомобилях не было привычного для нас редуктора с зубчатыми передачами, усилие на ведущие колеса передавалось ремнем. Такое устройство использовал Карл Бенц — для увеличения скорости водителю необходимо было перекинуть кольцо с одной пары шкивов на другую. Зубчатые колеса в трансмиссии впервые применил Вильгельм Майбах, в автомобилях его конструкции были механические коробки.

Передача крутящего момента от нее на ведущие колеса осуществлялась при помощи стальной цепи. Соосная коробка в начале 20 века появилась на автомобилях Луи Рено, который также является изобретателем карданного вала.

На первых порах в автомобилестроении преобладала разнесенная компоновка агрегатов, при которой редуктор располагался отдельно от силового агрегата. Передача крутящего момента в них происходила через специальный вал, как было на модели BMW 501.

Механические коробки первых выпусков были очень сложными, управление ими требовало значительных усилий и хороших навыков. В 1928 году американский инженер Шарль Кетеринг из General Motors предложил устройство для синхронизации. Первая удачная коробка, снабженная таким механизмом, была установлена на автомобиле «Корвет». На европейском континенте лидером в разработке трансмиссий стала компания ZF.

Прочно закрепившееся название МКПП имеет следующую расшифровку аббревиатуры -механическая коробка переключения передач. Ранее в названии под первой буквой П понималось слово перемены, однако со временем оно было заменено на более подходящее по смыслу. Сокращенное наименование механической коробки в технических описаниях часто фигурирует с числом, обозначающим количество ступеней.

Современная МКПП имеет достаточно совершенное устройство, обеспечивающее, помимо переключения передач в движении, выполнение ряда функций:

  • обеспечение перемещения автомобиля задним ходом;
  • разобщение трансмиссии и работающего двигателя автомобиля во время кратковременных остановок;
  • наличие нейтрального положения коробки позволяет выполнять пуск двигателя.

Автомобили, оснащенные такого рода трансмиссиями, при прочих равных показателях экономичнее машин с автоматической трансмиссией.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Пока число оборотов коленчатого вала не достигнет нижнего порога, мотор не сможет развить нужную мощность и создать усилие, достаточное для движения.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

  1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
  2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
  3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

R - задняя передача на МКПП
Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Принцип работы МКПП

Начало движения машины, медленная езда по плохой дороге вызывает большое сопротивление. Автомобилю с механической коробкой передач в таком режиме требуется максимально большой крутящий момент.

КПП при этом выполняет функции понижающего редуктора и даже при больших оборотах транспортное средство двигается с относительно небольшой скоростью. После прекращения разгона водитель переключает режим, и частота вращения коленвала вновь возвращается в оптимальный диапазон.

Равномерное перемещение по плоскости требует меньших усилий, которые и обеспечиваются повышенными передачами.

Принцип работы механической коробки передач состоит в создании соединений между ведущим (входным) валом и ведомым (выходным) через сочетания шестеренок с разным количеством зубьев. Это позволяет подстраивать трансмиссию под изменяющиеся условия движения транспортного средства.

Для чайников, как принято называть неспециалистов, принцип работы механической коробки передач можно объяснить буквально в нескольких словах. Устройство обеспечивает нормальную работу двигателя за счет изменения числа оборотов, увеличивая или уменьшая усилие на ведущих колесах. Это позволяет удерживать наилучший режим работы силового агрегата при трогании с места, разгоне и снижении скорости.

Такой принцип работы МКПП сохраняется у всех машин: и с полным, и с задним, и с передним приводом. Устройство трансмиссии в каждом из случаев имеет свои особенности, но при этом основные элементы конструкции и их назначение сохраняются. Перемена передаточного числа происходит за счет введения в действие определенной комбинации из шестеренок с разным количеством зубьев.

Данные соотношения для каждого двигателя подбираются индивидуально в ходе расчетно-конструкторских работ и натурных испытаний. При этом учитывается множество факторов и, в первую очередь, параметры двигателя. Физический принцип работы МКПП при этом остается неизменным, водитель управляет изменением режима вручную путем переведения рычага из одного положения в другое.

Видео — механическая коробка передач, принцип работы:

Наглядное представление о принципе работы МКПП можно получить после просмотра видео ролика. Схематическое анимированное изображение как нельзя лучше демонстрирует взаимодействие деталей между собой. Такие материалы обеспечивают понимание происходящих процессов, особенно при переключении режимов работы.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

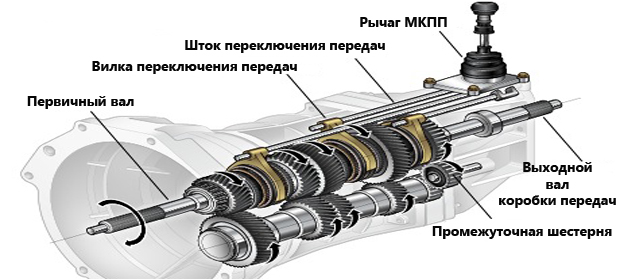

Устройство механической коробки передач

Схема МКПП

Итак, хотя конструкций такой коробки с теми или иными особенностями может быть много, однако на начальном этапе можно выделить два основных типа:

  • трехвальные КПП;
  • двухвальные коробки;

На автомобили с задним приводом обычно устанавливается трехвальная механическая коробка передач, в то время как двухвальная КПП ставится на переднеприводные легковые авто. При этом устройство механических коробок передач как первого, так и второго типа может заметно отличаться.

Начнем с трехвальной механической коробки. Такая коробка состоит из:

  • ведущего вала, который еще называется первичным;
  • промежуточного вала КПП;
  • ведомого вала (вторичного);

На валах установлены шестерни с синхронизаторами. Также в устройство КПП включен механизм переключения передач. Указанные составные элементы расположены в корпусе коробки передач, который еще называют картером КПП.

Задачей ведущего вала является создание соединения со сцеплением. На ведущем валу выполнены шлицы для ведомого диска сцепления. Что касается крутящего момента, указанный момент от ведущего вала передается через шестерню, которая находится с ним в жестком зацеплении.

Затрагивая работу промежуточного вала, этот вал располагается параллельно первичному валу КПП, на нем установлена группа шестерен, которая находится в жестком зацеплении. В свою очередь, ведомый вал установлен на одной оси с ведущим валом.

Такая установка реализована при помощи торцевого подшипника на ведущем валу. В этот подшипник входит ведомый вал. Группа шестерен (блок шестерен) на ведомом валу не имеет жесткого зацепления с самим валом и поэтому свободно вращается на нем. При этом группа шестерен промежуточного вала, ведомого вала и шестерня ведущего вала находятся в постоянном зацеплении.

Синхронизаторы (муфты синхронизаторов) установлены между шестернями ведомого вала. Их задачей является выравнивание угловых скоростей шестерен ведомого вала с угловой скоростью самого вала посредством силы трения.

Синхронизаторы находятся в жестком зацеплении с ведомым валом, а также имеют возможность перемещаться по валу в продольном направлении благодаря наличию шлицевого соединения. Современные коробки передач имеют муфты синхронизаторов на всех передачах.

Если рассматривать механизм переключения передач на трехвальных КПП,  зачастую этот механизм установлен на корпусе агрегата. Конструкция включает в себя рычага управления, ползуны и вилки.

Корпус коробки (картер) изготовлен из алюминиевых или магниевых сплавов, необходим для установки валов с шестернями и механизмов, а также ряда других деталей. Еще в картере коробки передач находится трансмиссионное масло (масло коробки передач).

  • Чтобы понять, как работает механическая (ручная) коробка передач трехвального типа, давайте в общих чертах рассмотрим принцип ее действия. Когда рычаг переключения передач находится в нейтральном положении, передачи крутящего момента от двигателя на ведущие колеса автомобиля не происходит.

После того, как водитель произведет перемещение рычага, вилка переместит муфту синхронизатора той или иной передачи. Затем синхронизатор выровняет угловые скорости нужной шестерни и ведомого вала. Затем зубчатый венец муфты войдет в зацепление с аналогичным венцом шестерни, что обеспечит блокировку шестерни на ведомом валу.

Еще добавим, что задний ход автомобиля обеспечивает задняя передача КПП. В этом случае промежуточная шестерня заднего хода, установленная на отдельной оси, позволяет изменить направление вращения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Работа сцепления

Понять принцип работы узла сцепления поможет такой пример: представьте вращающийся металлический стержень с диском на конце, символизирующий коленвал с маховиком. Если к плоскости диска подвести другой диск, то после соприкосновения он тоже станет крутиться. Так в общих чертах и действует автомобильное сцепление, только второй диск насажен на вал, идущий дальше, к шестеренчатой передаче.

Система действует за счет силы трения, поэтому соприкасающиеся поверхности имеют специальное антифрикционное покрытие. Диск сцепления в механической трансмиссии двигается рычагом в виде вилки. Механически рычаг не связан с педалью сцепления, он перемещается гидроцилиндром. Нажатие на педаль сжимает жидкость в этом цилиндре, поршень выдвигается и перемещает рычаг.

Устройство сцепления
Алгоритм работы сцепления при движении с места следующий:

  1. На холостом ходу коленвал и первичный вал МКПП крутятся, поскольку диски находятся в зацеплении.
  2. Нажатием на педаль водитель отодвигает диск и вал трансмиссии останавливается. Теперь его можно подключить к шестеренчатой передаче путем выбора первой скорости.
  3. Нажав на газ, водитель добивается повышения оборотов и медленно отпускает педаль сцепления. Диски снова входят в зацепление и машина трогается с места.

Разрывать механическую связь с помощью сцепления нужно и дальше, при переходе на другую скорость. Чтобы разобраться в данном процессе, нужно понять, как работает сама коробка скоростей.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки.
Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.
Механическая коробка передач (МКПП) — устройство и принцип работы простыми словами. Устройство коробки переключения передач
Во время включения водителем передачи муфта подается в сторону нужной шестеренки. Во время перемещения усилие переходит на одно из блокировочных колец муфты. За счет разных скоростей между шестерней и муфтой конические поверхности зубьев взаимодействуют с помощью силы трения. Она поворачивает блокировочное кольцо на упор.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Схема трехвальной коробки передач
Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Двухвальная механическая коробка передач: устройство и принцип работы

Двухвальная коробка передач устройство

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам. Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы. Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Также на ведомом валу жестко закрепляется ведущая шестерня главной передачи, а между самими шестернями ведомого вала расположены муфты синхронизаторов. Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

  • Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Переключение передач МКПП

Для эффективного управления автомобилем мало знать расшифровку МКПП, нужно понимать, как же переключаются передачи. Ведь от того, насколько хорошо вы изучите этот вопрос, будет зависеть и срок эксплуатации машины. Коробка передач – одна из самых часто выходящих из строя деталей. Переключение МКПП осуществляется с помощью рычага, который располагается по правую руку водителя в центре салона. Он находится либо на крыше коробки, либо соединяется с ней через специальный удлинитель. Второй тип рычага является наиболее предпочтительным, так как не передает вибрацию от двигателя и располагается в удобном для водителя положении.

Для того, чтобы эффективно и долго управлять автомобилем, необходимо понимать основные принципы переключения передач:

  • Включать передачу можно только после того, как педаль сцепления будет полностью выжата. Очень важно до конца нажимать на нее, в ином случае сцепление очень быстро износится и его будет необходимо заменить.
  • Переводить рычаг из одного положения в другое нужно плавно, без резких движений. В процессе вы почувствуете небольшое сопротивление, ведь в этот момент под капотом вашего автомобиля происходят сложные соединения разных деталей в редукторе. Если переключение с передачи на передачу будет идти с трудом, или в процессе вы услышите скрежет, то выжмите сцепление и включите нейтральную передачу – скорее всего вы либо недостаточно нажали на левую педаль, либо в вашей машине есть какие-то неполадки. сцепление мкпп

Характеристики механической трансмиссии

Правильное переключение передач дает ряд неоспоримых преимуществ: мощность и КПД автомобиля повышается, расход топлива снижается, а детали остаются в целости и сохранности. Умение подбирать правильную передачу для конкретной ситуации может заметно облегчить жизнь. Например, если вы едете в гору, ни в коем случае не стоит включать третью и, тем более, четвертую передачу. Скорее всего, автомобиль заглохнет где-нибудь на середине пути. А вот на первой или второй скорости вы без труда преодолеете подъем.

Уровень масла в трансмиссии

Многих водителей интересует уровень масла в МКПП – ведь именно оно отвечает за смазку деталей и их долговечность. Проверять этот показатель нужно каждые 10 тысяч километров. Сделать это можно либо в автомастерской, либо самостоятельно. Заехав на эстакаду или смотровую яму, необходимо осмотреть картер КПП. Для проверки уровня жидкости возьмите короткую палку или прут и посмотрите, достаточно ли масла в заливном отверстии. Если жидкость опустилась ниже его кромки, возьмите шприц для заливки и долейте трансмиссионное масло для нужной риски.

схема мкпп

Эксплуатация

Замена масла (вовремя) и «правильное» переключение передач – действия, способные продлить срок эксплуатации механической коробки передач. Для этого требуется осуществлять контроль уровня масла. Переключать передачи за счет плавных движений. Выдерживать паузу в нейтральном режиме, что необходимо для полноценного срабатывания синхронизаторов.

Неисправности МКПП приводят к следующему:

  • износ прокладок и сальников – подтекание масла;
  • излишний шум – повреждение шестерней и подшипников, а также проблемы с синхронизаторами;
  • затрудненная смена передач – выход из строя механизма переключения, синхронизирующих муфт, шестерней;
  • произвольное выключение передач – сильный износ и синхронизаторов и шестерней.

Преимущества и недостатки МКПП

Для наглядности положительные и отрицательные стороны механической коробки передач представим в виде сравнительной таблицы.

Преимущества                                                                           Недостатки

Стоимость и масса коробки ниже в сравнении с другими типами КПП Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции Необходимость периодической замены сцепления
Простое и недорогое обслуживание Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью
Возможность буксировки автомобиля

Заключение

Несомненно, эксплуатация механической коробки передач сопровождается множеством плюсов. Одна экономическая сторона использования коробки чего стоит! А вкупе с надежностью трансмиссии и более “драйверскими” ощущениями от вождения МКПП является отличным решением для любителей быстрой езды или езды по бездорожью. Если комфорт для вас не является первостепенным, то выбор в пользу МКПП очевиден.
