Основной блок защитных устройств в подкапотном пространстве. Чтобы получить доступ к основному защитному устройству, необходимо открыть капот и черную крышку между аккумулятором и бачком охлаждающей жидкости. В этой области есть элементы, отвечающие за функционирование основных частей автомобиля.
Компания Chevrolet на этапе производства применила схему защитного устройства внутри защитного кожуха. Это позволяет сразу определить местонахождение проблемного компонента в случае отказа компонента.
Этот блок содержит 31 устройство защиты и 11 реле.
| Тип устройства защиты (сила тока) | Тип цепи, защищающей устройство |
| Ef1 (30) | Цепь, подключенная к магнитоле, к задним противотуманным фарам, к органам управления сигнализацией и противоугонной системой, к переключателю кондиционера, к диагностическому разъему электроники автомобиля. В версиях с автоматической коробкой передач также проверяет ЭБУ этой коробки передач. |
| Ef2 (60) | Органы управления антиблокировочной тормозной системой. |
| Ef3 (30) | Электропитание электровентилятора системы кондиционирования. |
| Ef4 (30) | Электроприводы наружных зеркал и стекол, стартер. |
| Ef5 (30) | Элементы систем управления топливным насосом (в том числе реле последнего), зажиганием, вентилятором охлаждения двигателя. Кроме того, это блок управления двигателем, система продувки фильтрующих элементов и регулирующий клапан рециркуляции выхлопных газов. |
| Кf6 (20) | Элементы цепи, отвечающие за запуск охлаждающего вентилятора электродвигателя на малых оборотах. |
| Ef7 (30) | Электрообогрев кормового остекления. |
| Ef8 (30) | То же, что Ef6, но для высоких скоростей. |
| Ef9 (20) | Электростеклоподъемники кроме левого переднего. |
| Ef10 (15) | То же, что Ef5, за исключением охлаждающего вентилятора и системы продувки фильтра. |
| Ef11 (10) | Электрическая цепь, питающая главное реле. |
| Ef12 (25) | Передняя оптика и галогенные фары встроены в приборную панель. |
| Ef13 (15) | Задний стоп-сигнал. |
| Ef14 (20) | Электростеклоподъемник в водительской двери. |
| Ef15 (15) | Галогенные фары, отвечающие за включение дальнего света. |
| Ef16 (15) | Звуковой сигнал. |
| Ef17 (10) | Электрическая цепь, питающая компрессор кондиционера. |
| Ef18 (15) | Топливная система к двигателю. |
| Ef19 (15) | Освещение салона и багажного отделения, электродвигатель наружных зеркал заднего вида, датчик открытия задней двери. Также выключатель звукового сигнала и панель приборов. |
| Ef20 (10) | Фары, отвечающие за включение ближнего света фар с левой стороны. |
| Ef21 (15) | Вентилятор охлаждения электродвигателя, клапан продувки фильтра выхлопных газов и датчик кислорода. |
| Ef22 (15) | Элементы системы управления рециркуляцией выхлопных газов и форсунками фар. |
| Ef23 (10) | Подсветка зоны с номерным знаком, передними левыми и задними фонарями. Также габаритные огни, которые загораются при срабатывании сигнализации. |
| Ef24 (15) | Дорожное противотуманное освещение. |
| Ef25 (10) | Элементы управления обогревом и сервоприводом наружных зеркал заднего вида. |
| Ef26 (15) | Элементы цепочки, отвечающие за автоматическое запирание дверных замков. |
| Ef27 (10) | Подсветка в правой фаре, отвечающая за ближний свет. |
| Ef28 (10) | Лампа для освещения зоны под автомобильным номером, передних и задних правых фонарей, аварийных фонарей. |
Кроме того, в указанный блок входят 11 реле, отвечающих за работоспособность:
- галогенная подсветка панели приборов (1);
- звуковой сигнал (2);
- системы зажигания (3);
- передние фары (4);
- противотуманные фары (5);
- муфты компрессора кондиционера (6);
- катушки системы зажигания и топливного насоса (7);
- электрические стеклоподъемники (8);
- цепи переключения малой (9) и высокой (11) скорости вентилятора охлаждения электродвигателя;
- электрообогреваемые окна в кормовой части (10).
Указанный блок содержит 3 запасных предохранителя (Ef29-31).

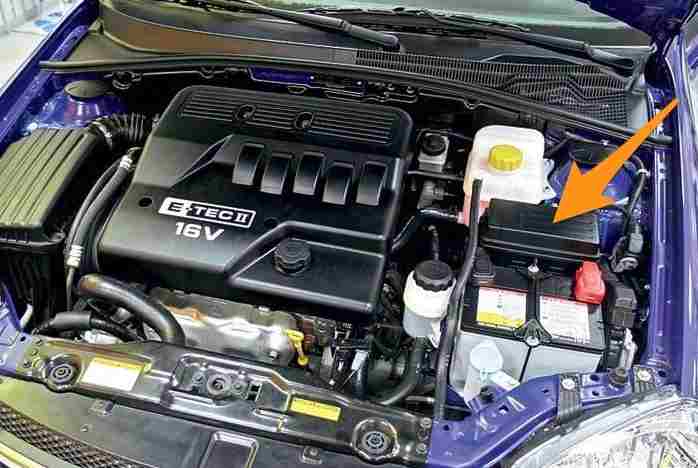

Главный блок с реле и предохранителями в моторном отсеке

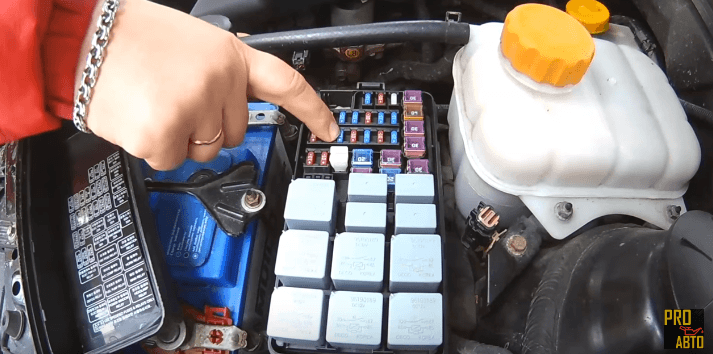

Он расположен с левой стороны, между аккумулятором и расширительным бачком охлаждающей жидкости.

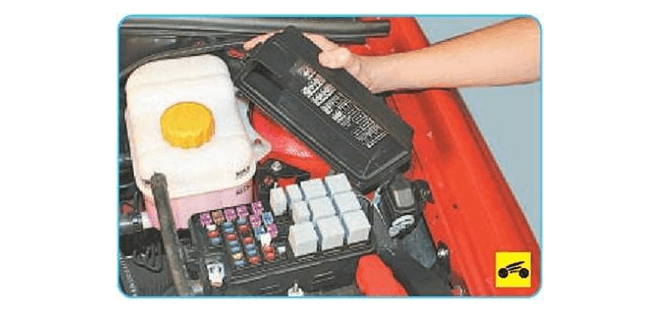

Внутри крышки оригинальная схема предохранителей и реле.

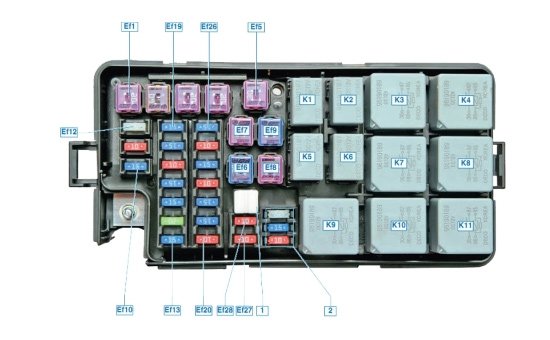

Общая схема
Описание схемы
Переключатели
Ef1 (30 А) – Главный аккумулятор (цепи F13-F16, F21-F24).
Ef2 (60 А) – АБС.
См. F11.
Ef3 (30 А) – печной вентилятор.
См. F7.
Ef4 (30 А) – зажигание (пусковое, цепи F5-F8).
Если стартер не вращается, проверьте также реле 4 на кронштейне под приборной панелью со стороны водителя. Убедитесь, что аккумулятор заряжен и его клеммы надежно закреплены, установите рычаг переключения передач в нейтральное положение и замкните контакты на реле барабана возле стартера. Это позволит убедиться, что стартер работает правильно. Если работает, ищите сломанную проводку. Если это не сработает, подайте напряжение отдельными проводами непосредственно от аккумулятора. Будет работать – скорее всего ослабился контакт на теле, провод от АКБ к кузову машины.
Ef5 (30 А) – зажигание (цепи F1-F4, F9-F12, F17-F19).
Проверить реле К3.
Ef6 (20 А) – вентилятор системы охлаждения (радиатор).
Если вентилятор не включается (по звуку определить его работу довольно сложно, потому что он работает достаточно тихо), также проверьте предохранители Ef8, Ef21 и реле K9, K11. Убедитесь, что вентилятор работает правильно, подав напряжение непосредственно от аккумулятора. Если сам двигатель работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышку радиатора и расширительный бачок (клапан в крышке должен работать исправно, крышка должна быть затянута), термостат работает. В худшем случае, если есть проблемы с температурой и давлением антифриза, причиной может быть прогоревшая прокладка ГБЦ.
Ef7 (30 А) – обогрев заднего стекла.
См. F6.
Ef8 (30 А) – высокая скорость вентилятора охлаждения (радиатора).
См. Еф. 6.
Ef9 (20 А) – электростеклоподъемники в передней правой и задней двери.
См. F6.
Ef10 (15 А) – электронный блок управления (ЭБУ), катушки зажигания, клапан рециркуляции ОГ.
Ef11 (10A) – реле главной цепи, модуль управления двигателем (ECM).
Ef12 (25 А) – фары, габариты.
Если не загорается только одна сторона лампочек размера, проверьте предохранители Ef23 или Ef28. Если передние габаритные огни не загораются, проверьте свет в фарах, а также стопорные штифты, которые могут пропасть из-за плохого соединения. Для замены лампочек вам, скорее всего, потребуется снять корпус воздушного фильтра.
Ef13 (15 А) – стоп-сигналы.
Если не горит ни один стоп-сигнал, в том числе дополнительный, то дополнительно проверьте предохранитель F4, а также лямку на педали тормоза и ее разъем с проводами. Если дополнительный стоп-сигнал работает, а основные – нет, замените лампочки в фарах, лампочки двунитные, могут перегореть обе. Также проверьте контакты в разъемах посадки и проводку.
Ef14 (20 А) – электростеклоподъемники в водительской двери.
См. F6.
Ef15 (15 А) – дальний свет в фарах.
Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъемах (могут окислиться), выключатель света слева от руля. Измерьте напряжение на разъемах фар. Если при включенном дальнем свете нет напряжения на требуемых контактах, имеется неисправность в жгуте проводов или подрулевом переключателе.
Ef16 (15 А) – звуковой сигнал, сирена, концевой выключатель капота.
Если зуммер не работает, проверьте помимо этого предохранителя реле К2. Распространенная проблема – отсутствие или исчезновение контакта с кузовом, который находится на лонжероне за левой фарой. Разденьтесь и установите надежный контакт. Проверить напряжение на сигнальных выводах, если нет, проводке или кнопках на рулевом колесе. Проверьте сам сигнал, подав на него напряжение 12 В. В случае неисправности замените его новым.
Ef17 (10 А) – компрессор кондиционера.
См. F6.
Ef18 (15 А) – топливный насос.
Если бензонасос не работает, проверьте также предохранитель F2 в монтажном блоке салона, предохранитель Ef22 в моторном отсеке и реле K7, а также работоспособность самого насоса, подав на него напряжение 12 В. Если работает, прозвонить провода на обрыв и проверить контакты. Если не работает, замените его новым. Для снятия топливного насоса нужно отсоединить аккумулятор, снять подушку заднего сиденья, открыть люк, отсоединить топливопроводы, затянуть стопорное кольцо и вытащить топливный насос. Если в топливной системе не создается необходимое давление, проблема может быть в регуляторе давления.
Ef19 (15 А) – приборная панель, электрически складывающиеся зеркала, лампы индивидуального освещения в салоне, общий потолочный светильник в салоне, свет в багажном отделении, концевой выключатель положения багажного отделения.
См. F4.
Ef20 (10 А) – левая фара, ближний свет.
Если правый ближний свет выключен, см. Предохранитель Ef27.
Если погас ближний свет обеих фар, проверьте лампы, могли перегореть две одновременно, а также их разъемы, контакты внутри них и наличие влаги. Также причина может быть в жгуте от разъема C202 к выключателю света на рулевом колесе. Проверьте его под панелью приборов, он может сгореть, особенно если у вас седан. Также проверьте исправность подрулевого переключателя.
Ef21 (15 А) – электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатор).
Ef22 (15 А) – топливный насос, форсунки, клапан рециркуляции ОГ.
Ef23 (10 А) – лампы левого габаритного света, лампа освещения номерного знака, предупреждающий знак.
См. Ефесянам 12.
Ef24 (15 А) – противотуманные фары.
Противотуманные фары в большинстве случаев работают только с указанными габаритами.
Если «противотуманные фары» перестают работать в случае дождя, проверьте, не попала ли вода и исправность фонарей.
Ef25 (10 А) – боковые зеркала с электроприводом.
См. F8.
Ef26 (15 А) – центральный замок.
Ef27 (10 А) – правая фара, ближний свет.
См. Еф.20.
Ef28 (10 А) – лампы правого габаритного света, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы.
Ef29 (10 А) – резерв;
Ef30 (15 А) – резерв;
Ef31 (25 А) – резерв.
Реле
- 1 – реле подсветки панели приборов и центральной консоли.
- 2 – реле звукового сигнала.
См. Еф16. - 3 – главное реле зажигания.
Проверить предохранитель Ef5. - 4 – реле фар в фарах.
- 5 – реле противотуманных фар.
См. Еф.24. - 6 – муфта компрессора кондиционера.
См. F6. - 7 – топливный насос, катушки зажигания.
См. Еф.18. - 8 – электрические стеклоподъемники.
- 9 – низкая частота вращения вентилятора системы охлаждения (радиатора).
См. Еф. 6. - 10 – обогрев заднего стекла.
См. F6. - 11 – высокоскоростной вентилятор системы охлаждения (радиатор).
См. Еф. 6.
Рассмотрим обозначение салонных предохранителей и какие цепи они защищают
| № | Обозначение | Ток, А | Защищенные цепи |
| F1 | ВОЗДУШНАЯ ПОДУШКА | 10 | Блок управления электронной подушкой безопасности |
| F2 | ECM | 10 | Электронный блок управления двигателем, электронный блок управления АКП *, генератор, датчик скорости автомобиля |
| F3 | ПОВОРОТНЫЙ СИГНАЛ | 15 | Аварийный выключатель, указатели поворота |
| F4 | СВЯЗКА | L0 | Панель приборов, электронный автоматический регулятор ближнего света *, звуковой сигнал, выключатель стоп-сигнала, электронное регулируемое рулевое управление *, выключатель кондиционера* |
| F5 | — | — | — |
| F6 | ENG ПРЕДОХРАНИТЕЛЬ | 10 | Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения стеклоподъемников, реле включения фар |
| F7 | HVAC | ветры | Реле включения электровентилятора системы кондиционирования, выключателя кондиционера, системы кондиционирования* |
| F8 | ЛЮК | 15 | Переключатель зеркал с электроприводом, зеркала с электроприводом складывания *, люк с электроприводом* |
| F9 | Дворники | 25 | Электродвигатель стеклоочистителя, переключатель режимов работы стеклоочистителя |
| F10 | СВОБОДНЫЕ РУКИ | 10 | |
| F11 | Брюшные мышцы | 10 | Блок управления АБС. Блок управления в АБС |
| F12 | ИММОБИЛАЙЗЕР | 10 | Иммобилайзер, электронный блок управления противоугонной системой, датчик дождя |
| F14 | РИСК | L5 | Переключатель аварийной сигнализации |
| F15 | ЗАЩИТА ОТ КРАЖИ | 15 | Электронный блок управления противоугонной системой |
| F16 | ДИАГНОСТИКА | 10 | Диагностический разъем |
| F17 | АУДИО / ЧАСЫ | 10 | Звуковая система, часы |
| F18 | ДОПОЛНИТЕЛЬНЫЙ ДЖЕК | 15 | Дополнительная розетка |
| F19 | ЗАЖИГАЛКА | 15 | Предохранитель прикуривателя |
| F20 | РЕЗЕРВНОЕ КОПИРОВАНИЕ | 10 | Выключатель фонарей заднего хода, переключатель режимов АКПП* |
| F21 | ЗАДНИЙ ТУМАН | 15 | Реле включения задних противотуманных фар, реле приборов и органов управления, габаритные огни |
| F22 | УВД / СМОТРЕТЬ | 15 | Часы, кондиционер *, выключатель кондиционера* |
| F23 | АУДИО | 15 | Аудио система |
| F24 | ИММОБИЛАЙЗЕР | 10 | Иммобилайзер |
Расположение предохранителей и основных реле
Все основные элементы расположены в двух монтажных блоках. Это упрощает поиск необходимого предохранителя и упрощает ремонт автомобиля. В некоторых сетях есть собственные реле и предохранители, которые устанавливаются отдельно от остальных.
Следующие параграфы раскрывают назначение каждой отдельной автомобильной вставки на примере модификации 2012 года.

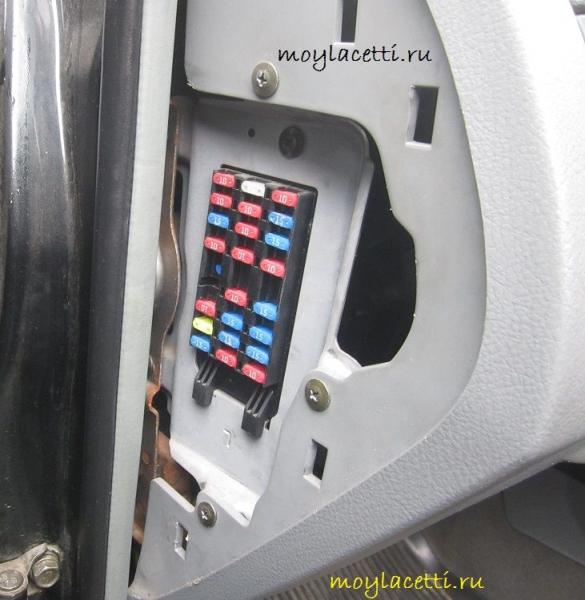

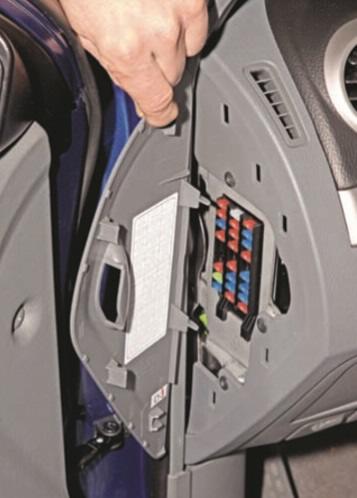

Блок с предохранителями

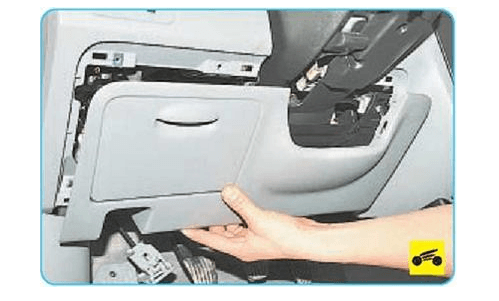

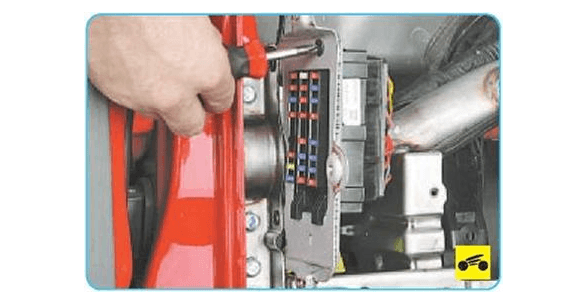

Он расположен с левой стороны в конце приборной панели. Чтобы получить доступ, откройте левую переднюю дверцу и снимите крышку панели предохранителей.

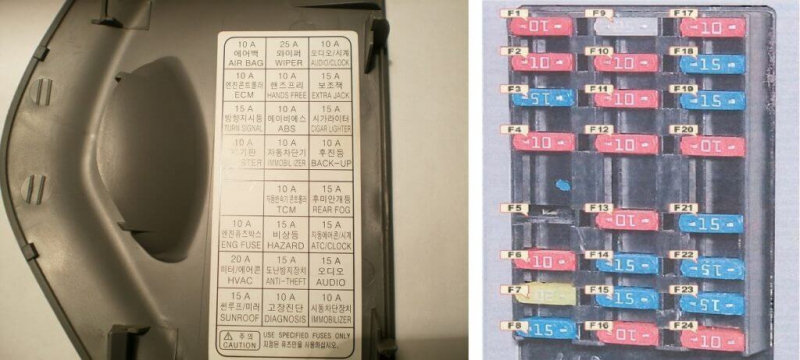

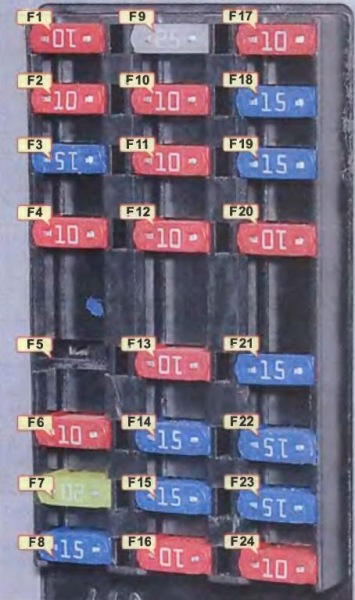

Блок-схема с предохранителями
Таблица декодирования
| F1 | 10A AIRBAG – Электронный блок управления подушек безопасности |
| F2 | 10A ECM – Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач *, генератор, датчик скорости автомобиля |
| F3 | ИНДИКАТОРЫ НАПРАВЛЕНИЯ 15А – Аварийный выключатель, указатели поворота |
| F4 | CLUSTER 10А – Панель приборов, электронный блок управления автоматическим включением фар *, звуковой сигнал, выключатель сигналов торможения, электронный блок рулевого управления с регулируемым усилием *, выключатель климат-контроля* |
| F5 | Бронировать |
| F6 | 10А ITA FUSE – Реле зажигания компрессора кондиционера, реле зажигания обогрева заднего стекла, реле зажигания стеклоподъемника, реле зажигания фар |
| F7 | 20А HVAC – Реле включения электровентилятора кондиционера, выключателя кондиционера, системы кондиционирования* |
| F8 | SUN ROOF 15A – Электрический переключатель зеркал, электрическое складывание зеркал *, люк с электроприводом* |
| F9 | 25А WIPER – Электродвигатель стеклоочистителя, переключатель режима работы стеклоочистителя |
| F10 | 10А HANDS-FREE – Громкая связь |
| F11 | 10A ABS – блок управления ABS. Блок управления в АБС |
| F12 | 10А ИММОБИЛАЙЗЕР – Иммобилайзер, электронный блок управления противоугонной системой, датчик дождя |
| F13 | 10A Блок управления АКПП* |
| F14 | 15A ОПАСНО – Выключатель аварийной сигнализации |
| F15 | ANTITHEFT 15A – Электронный блок охранной сигнализации |
| F16 | DIAGNOSIS 10A – Диагностический разъем |
| F17 | 10A AUDIO / CLOCK – Звуковая система, часы |
| F18 | JACK 15А EXTRA – Дополнительная розетка |
| F19 | CIGAR LIGHTER 15A – Предохранитель прикуривателя |
| F20 | 10A BACK-UP – Выключатель света заднего хода, переключатель режимов АКПП* |
| F21 | 15А REAR FOG – Реле выключателя заднего противотуманного света, реле осветительных приборов и органов управления, габаритные огни |
| F22 | 15A ATC / CLOCK – Часы, климат-контроль *, климат-переключатель* |
| F23 | 15A AUDIO – Аудиосистема |
| F24 | 10А ИММОБИЛАЙЗЕР – Иммобилайзер |
За прикуриватель отвечает предохранитель №19.
Расшифровка реле Лачетти
| № | Обозначение | Номер каталога | Назначение реле |
| 1 | РЕЛЕ ОСВЕЩЕНИЯ | 96190187 | Подсветка инструментов и органов управления |
| 2 | РОГОВОЕ РЕЛЕ | 96190187 | Звуковой сигнал |
| 3 | ГЛАВНОЕ РЕЛЕ | 96190189 | Главное реле / реле зажигания |
| 4 | РЕЛЕ ФАРЫ | 96190189 | Заблокируйте фары |
| 5 | ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ | 96190187 | Противотуманные огни |
| 6 | РЕЛЕ КОНДИЦИОНЕРА КОМП | 96190187 | Муфта компрессора кондиционера |
| 7 | РЕЛЕ ТОПЛИВНОГО НАСОСА | 96190189 | Топливный насос, катушки зажигания |
| восемь | ОКОННОЕ ЭЛЕКТРИЧЕСКОЕ РЕЛЕ | 96190189 | Электрические окна |
| девять | ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА | 96190189 | Вентилятор охлаждения двигателя (низкая скорость) |
| 10 | РЕЛЕ АНТИФРИЗА | 96190189 | Обогрев заднего стекла |
| одиннадцать | ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА | 96190189 | Вентилятор охлаждения двигателя (высокая скорость) |

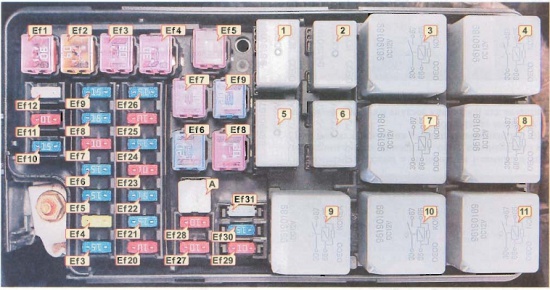

Схема расположения предохранителей в основном блоке
Маркировка и назначение предохранителей от главного блока Шевроле Лачетти:
- EF29, 30, 31 – неиспользованные предохранители
- EF28 – предохранитель правый
- EF27 – предохранитель правого ближнего света
- EF26 – предохранитель центрального замка
- EF25 – предохранитель привода зеркала
- EF24 – предохранитель противотуманной фары
- EF23 – предохранитель левый
- EF22 – предохранитель форсунки
- EF21 – предохранитель датчика кислорода
- EF20 – предохранитель левого ближнего света
Предохранитель Ef27 также отвечает за ближний свет в этой фаре:
- EF19 – предохранитель внутреннего освещения
- EF18 – предохранитель топливного насоса
Если топливный насос не работает, проверьте также предохранитель F2 в монтажном блоке салона, предохранитель Ef22 в моторном отсеке и реле K7.
- EF17 – предохранитель компрессора в кондиционере
- EF16 – предохранитель звукового сигнала
- EF15 – предохранитель дальнего света
Работой дальнего света также управляет реле К4, проверьте исправность этого предохранителя.
- EF14 – Предохранитель стеклоподъемника переднего левого стекла
- EF13 – предохранитель заднего фонаря
Выключить свет? предохранитель F4 тоже за это отвечает.
Ef12 – предохранитель фар и габаритных огней
Если неисправна только одна сторона лампы, проверьте также предохранители Ef23 или Ef28.
- EF11 – предохранитель блока управления двигателем
- EF10 – предохранитель блока управления двигателем
- EF9 – предохранитель переднего правого и заднего правого стеклоподъемника
- EF8 – предохранитель вентилятора охлаждения
- EF7 – предохранитель обогревателя заднего стекла
- EF6 – предохранитель вентилятора охлаждения
Если вентилятор не включается (он бесшумный, поэтому его непросто обнаружить по звуку), проверьте также предохранители Edf8, Ef21 и реле K9 и K11.
EF5 – цепь предохранителей
EF4 – предохранитель стартера
Рекомендуется проверять этот предохранитель, когда стартер не вращается. Кроме того, реле 4 на кронштейне под панелью приборов со стороны водителя отвечает за работу стартера. В котором:
- EF3 – Предохранитель вентилятора отопителя
- EF2 – предохранитель ABS
- EF1 – предохранитель аккумуляторной батареи
Предохранители Лачетти в моторном отсеке и защищаемые ими цепи
| Предохранитель, нет, № | Номинал, А | За что отвечает |
| ef1 | тридцать | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП |
| ef2 | 60 | Блок АБС |
| ef3 | тридцать | Вентилятор отопления |
| ef4 | тридцать | Электрические стеклоподъемники, электрические зеркала, стартер |
| ef5 | тридцать | Реле включения топливного насоса, ECM, клапан EGR, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя |
| и f6 | ветры | Вентилятор охлаждения двигателя (низкая скорость) |
| ef7 | тридцать | Обогрев заднего стекла |
| и f8 | тридцать | Вентилятор охлаждения (высокая скорость) |
| ef9 | ветры | Стеклоподъемники для передней и задней правой двери |
| ef10 | 15 | Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания |
| ef11 | 10 | Цепь питания главного реле |
| ef12 | 25 | Фары, освещение приборов и органов управления |
| ef13 | 15 | Тормозной сигнал |
| ef14 | ветры | Стеклоподъемник левой передней двери |
| ef15 | 15 | Ослепительный |
| ef16 | 15 | Звуковой сигнал |
| ef17 | 10 | Компрессор кондиционера |
| ef18 | 15 | Бензонасос |
| ef19 | 15 | Комбинация приборов, выключатель звукового сигнала, зеркала заднего вида с электроприводом, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия двери багажного отделения |
| ef20 | 10 | Левая фара ближнего света |
| ef21 | 15 | Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя |
| ef22 | 15 | Форсунки, рециркуляция выхлопных газов |
| ef23 | 10 | Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) |
| ef24 | 15 | Противотуманные огни |
| ef25 | 10 | Зеркала с электроприводом |
| ef26 | 15 | Центральный замок |
| ef27 | 10 | Ближний свет, правая фара |
| ef28 | 10 | Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) |
| ef29,30,31 | 10 | Не используется |
Предохранители, установленные в салоне, и защищаемые ими цепи
Блок предохранителей расположен в салоне Лачетти
Предохранители Lacetti расположены в салоне
| Предохранитель, нет, № | Номинал, А | За что отвечает |
| f1 | 10 | Блок управления электронной подушкой безопасности |
| f2 | 10 | Электронный блок управления двигателем, электронный блок управления АКП, генератор, датчик скорости автомобиля |
| f3 | 15 | Аварийный выключатель, указатели поворота |
| f4 | 10 | Панель приборов, электронный блок управления автоматическим ближним светом, звуковой сигнал, выключатель стоп-сигналов, электронный блок управления рулевым управлением с регулируемым усилием, выключатель кондиционера |
| f5 | – | – |
| f6 | 10 | Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения стеклоподъемников, реле включения фар |
| f7 | ветры | Реле включения вентилятора кондиционера, выключателя кондиционера, системы кондиционирования |
| f8 | 15 | Электропереключатель зеркал, электропривод складывания зеркал, люк с электроприводом |
| f9 | 25 | Электродвигатель стеклоочистителя, переключатель режимов работы стеклоочистителя |
| f10 | – | – |
| f11 | 10 | Блок управления ABS, блок направления ABS |
| f12 | 10 | Иммобилайзер, датчик дождя, противоугонная система |
| f13 | 10 | Блок управления автоматической коробкой передач |
| f14 | 15 | Переключатель аварийной сигнализации |
| f15 | 15 | Электронный блок управления противоугонной системой |
| f16 | 10 | Диагностика, блок |
| f17 | 10 | Звуковая система, часы |
| f18 | 15 | Джек |
| f19 | 15 | Легче |
| f20 | 10 | Выключатель света заднего хода, переключатель режимов АКПП |
| f21 | 15 | Реле включения задних противотуманных фар, реле приборов и органов управления, габаритные огни |
| f22 | 15 | Плита, кондиционер |
| f23 | 15 | Аудио система |
| f24 | 10 | Иммобилайзер |
Предохранитель кондиционера
Элемент 17 основного монтажного блока отвечает за работу компрессора. Реле No. 6 корреспондентов можно найти здесь.
Плавкий предохранитель 4 салона отвечает за автоматическое переключение режимов работы устройства, а №6 – за питание главного реле.
Предохранитель стартера
Рядом с устройством находится плавкая вставка, здесь же смонтировано управляющее и тянущее реле.
Устройство блокировки деталей расположено во вспомогательном модуле под № 4.
Предохранитель и реле поворотников
В автомобиле система сделана по типу замка. При выходе из строя указателей поворота необходимо произвести замену блока, установленного под номером 2 вспомогательного отсека. Вы можете снять его, просто сняв фиксатор с сиденья. Замена необходима, если цепь не реагирует на поворотах.
Стеклоподъемники
Вставки безопасности установлены под номерами 9 и 14 для правой и левой стороны станка соответственно.
Работа самих двигателей регулируется реле R8 и 6 моторного отсека и салонного блока соответственно.
Блок реле за пространством для ног водителя
| № | Реле |
| 1 | Реле защиты аккумулятора |
| 2 | Блок указателей поворота (96312545) |
| 3 | Реле заднего противотуманного света (96344573) |
| 4 | Реле блокировки пуска |
| — | Реле парковки / нейтрали (96190189) |
| — | Реле вентилятора (96190189) |
| — | Реле фар (дневные ходовые огни) (96190189) |
Предохранитель на фары ближнего света
Вставки расположены в моторном отсеке. Элементы 20 и 27 отвечают за фары с правой и левой стороны.
Выключатели питания устанавливаются рядом с самой оптикой.
Магнитола
Акустическая система питается напрямую от аккумулятора. Предохранитель Ef28 помогает только с подсветкой основного блока.
Задний ход
Когда горит вставка F20, белый блокиратор обратного хода не загорается.
Расположение контроллера, реле и номера деталей
1) Блок предохранителей в моторном отсеке
| Название детали | часть нет | ПРИМЕЧАНИЯ |
| Реле передних противотуманных фар | 96190187 | . |
| Реле подсветки | 96190187 | . |
| Реле низкого напряжения вентилятора системы охлаждения | 96190189 | . |
| Реле высокого напряжения вентилятора охлаждения | 96190189 | . |
| Реле кондиционера компрессора | 96190187 | . |
| Реле звукового сигнала | 96190187 | . |
| Реле обогрева стекла | 96190189 | . |
| Топливное реле | 96190189 | . |
| Главное реле / реле зажигания | 96190189 | . |
| Реле стеклоподъемников | 96190189 | . |
| Реле фар | 96190189 | . |
2) Кронштейн разъема за местом для ног водителя
Положение реле под панелью приборов: 1 – блок управления системой защиты аккумуляторной батареи; 2 – переключатель указателей поворота; 3 – реле включения противотуманных фар в задние фонари; 4 – реле блокировки стартера
| Название детали | часть нет | ПРИМЕЧАНИЯ |
| Реле заднего противотуманного света | 96344573 | . |
| Реле парковки / нейтрали | 96190189 | . |
| Блокировка указателя поворота | 96312545 | . |
| Реле вентилятора | 96190189 | . |
| Реле предупреждения фар | 96190189 | . |
3) Место для ног водителя
| Название детали | часть нет | ПРИМЕЧАНИЯ |
| Звуковая сигнализация | 96459510 | . |
| Контроллер переключения передач (MR-140 / HV-240) | 96342619 | . |
| Блок управления коробкой передач (sIRIUs d4) | 96497032 | . |
4) За левой фарой
| Название детали | часть нет | ПРИМЕЧАНИЯ |
| Реле управления охлаждающим вентилятором | 96251271 | . |
5) Слева под местом для ног переднего пассажира
| Название детали | часть нет | ПРИМЕЧАНИЯ |
| Система центрального замка для дверных замков | 96552824 | . |
6) За блоком предохранителей на панели приборов
| Название детали | часть нет | ПРИМЕЧАНИЯ |
| Контрольная лампа фары | 90414786 | . |
7) Панель пола под консолью
| Название детали | часть нет | ПРИМЕЧАНИЯ |
| Блок управления противоугонной системой | 96407681 | Западная Европа |
| . | 96404668 | Общий |
| Модуль обнаружения и диагностики | 96406712 | . |
Рядом с блоком предохранителей моторного отсека
| Название детали | часть нет | ПРИМЕЧАНИЯ |
| Электронный блок управления тормозами | 96549742 | . |
Блок реле за пространством для ног водителя
| № | Реле |
| 1 | Реле защиты аккумулятора |
| 2 | Блок указателей поворота (96312545) |
| 3 | Реле заднего противотуманного света (96344573) |
| 4 | Реле блокировки пуска |
| — | Реле парковки / нейтрали (96190189) |
| — | Реле вентилятора (96190189) |
| — | Реле фар (дневные ходовые огни) (96190189) |

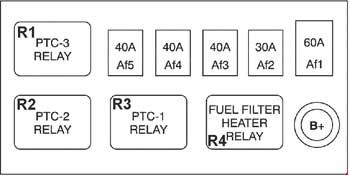

Дополнительный блок предохранителей в моторном отсеке (дизель)
Блок предохранителей под двигателем (только для дизельных двигателей) расположен рядом с двигателем.
| № | А | Функция / компонент |
| AF1 | 60 | Контроллер свечей накаливания |
| AF2 | тридцать | Реле подогревателя топливного фильтра |
| AF3 | 40 | Реле PTC-1 |
| AF4 | 40 | Реле PTC-2 |
| AF5 | 40 | Реле PTC-3 |
| Реле | ||
| R1 | Реле PTC-3 | |
| R2 | Реле PTC-2 | |
| R3 | Реле PTC-1 | |
| R4 | Реле подогревателя топливного фильтра |
Схема блока предохранителей в салоне Шевроле Лачетти
Описание
| № | А | Функция / компонент |
| F1 | 10 | Модуль обнаружения и диагностики |
| F2 | 10 | TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля |
| F3 | 15 | Аварийный выключатель |
| F4 | 10 | Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером |
| F5 | — | — |
| F6 | 10 | Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар |
| F7 | ветры | Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры |
| F8 | 15 | Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком |
| F9 | 25 | Электродвигатель стеклоочистителя, выключатель стеклоочистителя |
| F10 | — | — |
| F11 | 10 | Разъем маслопровода электронного блока управления тормозами |
| F12 | 10 | Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя |
| F13 | 10 | TCM |
| F14 | 15 | Аварийный выключатель |
| F15 | 15 | Блок управления противоугонной системой |
| F16 | 10 | Диагностический блок |
| F17 | 10 | Звуковая система, часы |
| F18 | 15 | Дополнительная розетка |
| F19 | 15 | Предохранитель прикуривателя Chevrolet Lacetti |
| F20 | 10 | Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке |
| F21 | 15 | Реле заднего противотуманного света |
| F22 | 15 | Часы, автоматическая система контроля температуры, выключатель кондиционера |
| F23 | 15 | Аудио система |
| F24 | 10 | Иммобилайзер |
Реле
| Число на схеме | Имя | За что отвечает |
| 1 | РЕЛЕ ОСВЕЩЕНИЯ | Реле освещения приборов |
| 2 | РОГОВОЕ РЕЛЕ | Реле звукового сигнала |
| 3 | ГЛАВНОЕ РЕЛЕ | Главное реле или реле зажигания |
| 4 | РЕЛЕ ФАРЫ | Блок фары |
| 5 | ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ | Реле противотуманных фар (ПТФ) |
| 6 | РЕЛЕ КОНДИЦИОНЕРА КОМП | Реле муфты компрессора кондиционера |
| 7 | РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса (топливного насоса) и катушки зажигания |
| восемь | РЕЛЕ ВЫИГРЫША МОЩНОСТИ | Реле стеклоподъемников |
| девять | ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (низкая скорость) |
| 10 | РЕЛЕ АНТИФРИЗА | Реле обогрева заднего стекла |
| одиннадцать | ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (высокая скорость) |
Плавкие предохранители и вставки
| Число на схеме | Имя | Защищенная цепь | Сила тока, ток в А |
| А | Пинцет | — | — |
| Ef1 | ОСНОВНАЯ ВАТА | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП | тридцать |
| Ef2 | Брюшные мышцы | Блок управления ABS, блок направления ABS | 60 |
| Ef3 | ВЕНТИЛЯТОР | Вентилятор кондиционера | тридцать |
| Ef4 | IGN-2 | Электрические стеклоподъемники, электрические зеркала, стартер | тридцать |
| Ef5 | IGN-1 | Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя | тридцать |
| Ef6 | ЭЛЕК ЛО ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя (низкая скорость) | ветры |
| Ef7 | DEFOG | Обогрев заднего стекла | тридцать |
| Ef8 | ЭЛЕК ФАН ПРИВЕТ | Вентилятор охлаждения двигателя (высокая скорость) | тридцать |
| Ef9 | ЭЛЕКТРИЧЕСКОЕ ОКНО | Электрические стеклоподъемники (кроме двери водителя) | ветры |
| Ef10 | DIS | Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания | 15 |
| Ef11 | ECM | Цепь питания главного реле | 10 |
| Ef12 | ПРОЕКТОР | Фары, освещение приборов и органов управления | 25 |
| Ef13 | ОСТАНАВЛИВАТЬСЯ | Тормозной сигнал | 15 |
| Ef14 | DR’S P / WDO | Электростеклоподъемники (водительская дверь) | ветры |
| Ef15 | H / L HI | Фары дальнего света | 15 |
| Ef16 | РОГ | Звуковой сигнал | 15 |
| Ef17 | ДО Н.Э | Компрессор кондиционера | 10 |
| Ef18 | БЕНЗОНАСОС | Цепь питания топливного насоса | 15 |
| Ef19 | ПРОЙТИ F / BOX | Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника | 15 |
| Ef20 | H / L LO LH | Ближний свет (левая фара) | 10 |
| Ef21 | EMS | Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя | 15 |
| Ef22 | ИНЖЕКТОР | Форсунки, рециркуляция выхлопных газов | 15 |
| Ef23 | LH | Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) | 10 |
| Ef24 | ТУМАН | Противотуманные огни | 15 |
| Ef25 | МИР ТЕПЛО | Электроуправление и электрообогрев зеркал заднего вида | 10 |
| Ef26 | ЗАМОК | Система центрального замка | 15 |
| Ef27 | H / L LO RH | Ближний свет (правая фара) | 10 |
| Ef28 | RH | Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) | 10 |
| Eph29 | ЗАМЕНА | Замена | 10 |
| Ef30 | ЗАМЕНА | Замена | 15 |
| Ef31 | ЗАМЕНА | Замена | 25 |
Снятие и установка блоков
Перед процедурой нужно отключить аккумулятор.
Проверка предохранителей Chevrolet Lacetti мультометром
Предохранители Шевроле Лачетти имеют прозрачный корпус, в большинстве случаев нет необходимости использовать приборы для их контроля. Достаточно визуально осмотреть состояние элемента предохранителя и будет понятно, полезен он или перегорел.
Проверка предохранителей автомобиля приборами проводится только в тех случаях, когда материал корпуса или особенности конструкции не позволяют определить работоспособность «на глаз», потребуется использование тестера или индикатора.
- Выньте предохранитель из гнезда и при необходимости слегка почистите контакты.
- Перед проверкой предохранителя тестером необходимо изучить инструкцию по применению. Подключите оба предохранителя в соответствии с инструкциями к устройству. При работе с тестером необходимо настроить прибор на проверку сопротивления. Если предохранитель исправен, прибор покажет короткое замыкание. Если индикатор используется с исправным предохранителем, индикатор загорится.
- Неисправный предохранитель необходимо заменить новым. Обязательное условие – технические характеристики новинки должны соответствовать рекомендованным параметрам.
Если работоспособность устройства не восстановилась, то нужно искать другие причины выхода из строя. Это может быть обрыв цепи или неисправность самого устройства. Дальнейшее устранение неисправностей намного сложнее, их лучше проводить на специализированных СТО. Неквалифицированное вмешательство в электрическую систему автомобиля может вызвать очень неприятные последствия.
Как заменить предохранители на Chevrolet Lacetti своими руками
Для замены неисправных предохранителей на Шевроле Лачетти необходимо выполнить следующие действия:
- Отсоедините провод от минусовой клеммы аккумуляторной батареи.
- Снимите левую нижнюю облицовку панели приборов
- Выкрутите винт, которым монтажный блок крепится к кронштейну приборной панели.
- Удалите неисправный предохранитель и замените его новым
Демонтаж подкапотного блока предохранителей
- Отвинтите крепежные гайки гаечным ключом n. 10.
- Снимите заземляющий провод со шпильки.
- Отсоединить зажимы – всего 4 штуки.
- Отсоедините кабельные разъемы от задней части сборки.
Установка производится в обратной последовательности.
Снятие салонного блока
- Крышка рулевой колонки снимается.
- С помощью отвертки Phillips открутите крепежный винт монтажной рамы. Блок вынимается из розетки.
- Отвертка выталкивает защелки разъема кабеля.
Установка происходит в обратном порядке.
Видео: Как заменить предохранители на Chevrolet Lacetti
Лачетти не заводится, реле щелкает, стартер не крутит
Если после срабатывания реле машина не заводится, может быть несколько факторов.
- Аккумулятор разрядился. В АКБ часто бывает недостаточно заряда, чтобы сдвинуть якорь стартера.
- Перегорели обмотки электродвигателя. Поломка метателя чревата его полной заменой.
- Уменьшился контакт питающих линий электропроводки. Поврежденный участок необходимо очистить от накипи и отремонтировать.
- Нет контакта между силовыми выводами реле и стартером. Ремонт производится заменой реле или повторной пломбировкой контактной группы.
Правила обслуживания предохранителей
Эти агрегаты не требуют регулярного обслуживания. Однако во избежание преждевременного повреждения рекомендуется плотно закрывать защитную крышку модуля этими устройствами. Кроме того, необходимо периодически подтягивать болты, удерживающие блок на месте, и осторожно заменять предохранители, следуя этой процедуре.
Итог
Композиция вставок Лачетти предельно лаконична и проста. Группы легко доступны и легко заменяются. Поэтому даже начинающий водитель сможет самостоятельно отремонтировать машину.
