Разбираемся, как выполнить правильное подключение автомобильной магнитолы, своими руками. Подключение магнитолы в машине, способы и схемы

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Магнитола размером 1-DIN

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал
лическая рамка.

При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Карман для магнитолы

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

  • С применением коннектора ISO.
  • Без использования фишки путем сращивания проводов.
  • Путем непосредственного соединения проводов питания с клеммами аккумулятора.
  • Через замок зажигания либо отдельный переключатель.
  • Через охранную сигнализацию.

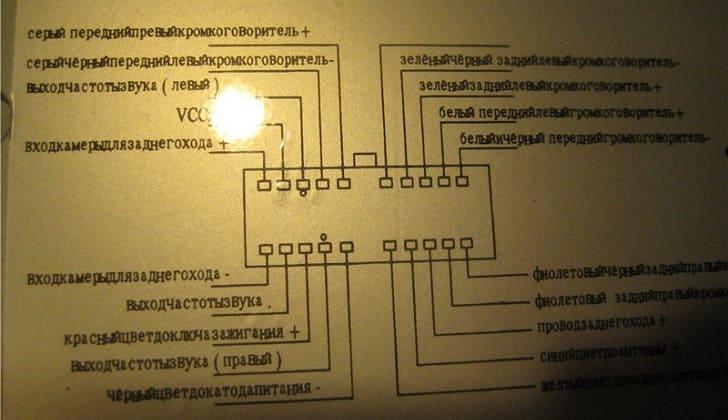

Подключение магнитолы Сони

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

  • красный — управление питанием;
  • желтый — питание памяти и усилителя;
  • черный — масса;
  • голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

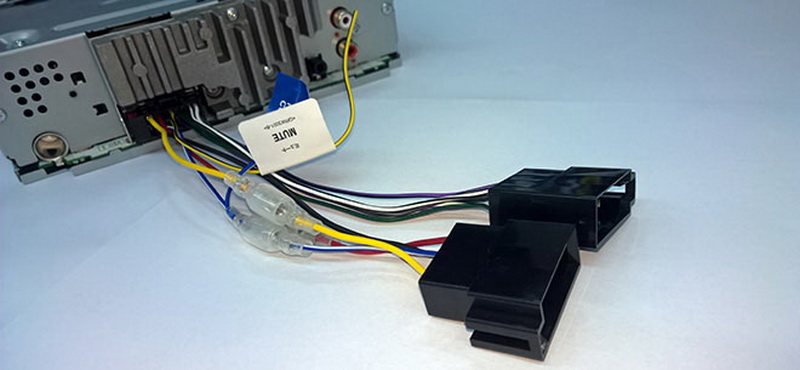

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

Подключение с фишкой

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Подключение через АКБ

Если магнитофон имеет высокую выходную мощность, то его можно подключить прямо к АКБ. Такие магнитолы, обычно оснащены сабвуферами и все это в совокупности снижает пропускную способность контактов зажигания, и надежная работа устройства становится невозможной. Также таким способом можно воспользоваться, если при глушении двигателя отключаются все устройства. Подключение автомагнитолы производится с использованием кабеля, толщина которого должна быть не менее 3 мм2.

Фото 13

Сначала проводку прокладывают под капотом, избегая нагретых и подвижных деталей. А после кабели заводят через специальное отверстие под приборную панель, а после установки магнитофона все тщательно герметизируется, во избежание попадания влаги.

Чтобы подсоединиться к клеммам АКБ, нужно от каждой из них открутить гаечки и завести зачищенный провод автомагнитолы под болт, и, соответственно, снова закрутить гайки.

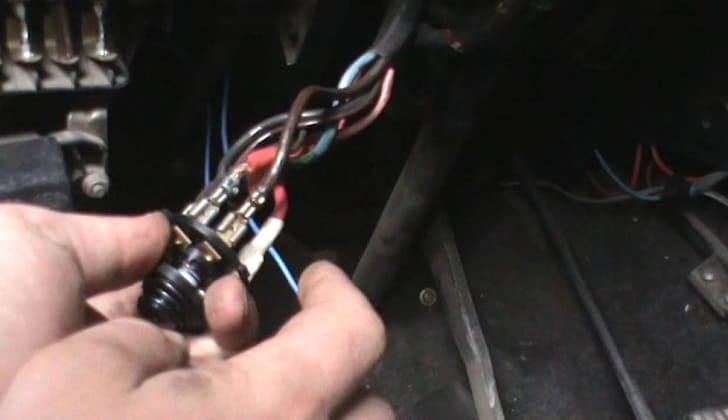

Подключение через выключатель зажигания

Положительной стороной подключения магнитофона через выключатель зажигания, является предотвращение разряжения АКБ при длительном простое. Это происходит из-за того, что отключается провод магнитофона желтого цвета, который отвечает за питание во время функционирования оборудования. А красный должен быть подключен к источнику непрерывного тока.

Фото 14

Провод желтого цвета, отталкиваясь от схемы, необходимо прикрутить к клемме выключателя зажигания, которая расположена под напряжением, если зажигание включено. Определить это можно, благодаря контрольной лампе. Такой способ обеспечит работу автомагнитолы, если зажигание включено

Через кнопку вместо выключателя системы зажигания

Возможно подключение автомагнитолы через кнопку, которая может отключить подачу питания, если магнитофон длительное время не используется. Это поможет предотвратить быстрое разряжение АКБ.

Фото 15

Чтобы подключить автомагнитолу, так, необходимо соединить вывод с любым из проводов сети электропитания автомобиля. Чтобы включить магнитолу, нужно будет нажать кнопку. А если нужно оставить авто на продолжительное время, то нужно отключить питание переключателем.

Через сигнализацию

Для подключения в авто головного мультимедийного устройства может использоваться охранная сигнализация. В схему оборудования включается дополнительное 5-контактное реле, которое разрывает цепь питания магнитолы при активации режима охраны. Коммутирующий узел размещается в разрыв провода подачи питания к усилителю, перед реле предусматривается установка защитного предохранителя, рассчитанного на ток 10-15 А. Для отключения питания музыкального оборудования используется выход управления внешней блокировкой (отрицательный импульс).

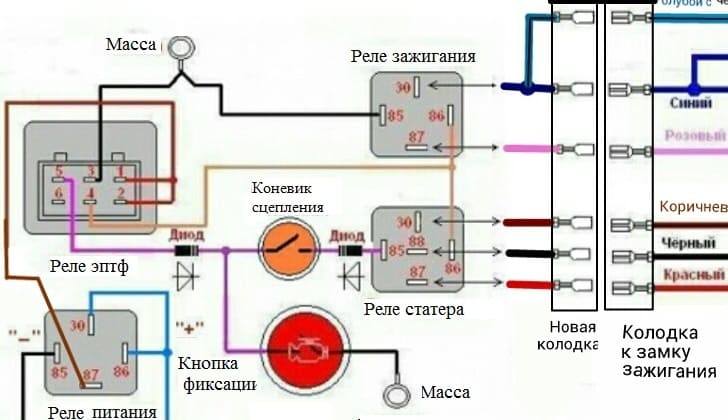

Схема подключения магнитолы через сигнализацию

Монтаж магнитолы и подключение к бортовой сети через блок сигнализации рекомендуется выполнять в специализированном сервисе. При ошибочной коммутации головное устройство продолжает потреблять ток силой до 200 мА, что приводит к снижению емкости аккумулятора. На части охранных комплексов требуется установить электронный блок, построенный на слаботочных транзисторах и дополнительных сопротивлениях. Конструкция модуля зависит от выходной логики автомобильной сигнализации.

Методика подключения головного оборудования через двойное реле и блок охранного комплекса:

  1. Подсоединить желтый кабель от батареи через контакты 30 и 85 первого реле, а затем провести шнур к проигрывателю.
  2. К контакту 86, расположенному на первом реле, проложить сигнальный кабель от блока управления центральным замком (отрицательный импульс).
  3. Контакт 87А первого реле подключить к штекеру 30, находящемуся на втором коммутационном блоке. Контакт 86 от второго реле подсоединяется к кузову автомобиля.
  4. От штекера 85 на вторичном реле провод прокладывается к внешнему усилителю или антенне.
  5. Красный провод проходит через замок зажигания и диод. Затем цепь подсоединяется к контакту 87, расположенному на втором реле, и выводится к колодке головного устройства.

Pioneer DEH-1600UB

Краткое описание

DEH-1600UB – это чистейший звук мощностью 4 x 50Вт. Для ее усиления можно подключить другие стереокомпоненты – фронтальные, тыловые АС или сабвуфер через выход предусилителя RCA.

[su_button url=”https://ya.cc/C9Wzp” target=”blank” style=”soft” background=”#c81e1b” size=”13″ center=”yes” icon=”icon: car”]Купить магнитолу на Яндекс Маркете[/su_button]

Воспроизводите CD или CD-R/RW с поддержкой MP3, WMA и WAV файлов, или используйте USB с подсветкой, либо дополнительный Aux-вход для подключения внешних устройств.

Характеристики

Радиоприемник есть, цифровой тюнер
CD-проигрыватель есть
MP3-проигрыватель есть
DVD-проигрыватель нет
Blu-ray-проигрыватель нет
Усилитель есть
Эквалайзер есть
Навигатор нет
ТВ-тюнер нет
Пиковая мощность 4×50 Вт
Типоразмер 1 DIN
Интерфейс CD-ченджера нет
Цвет черный
Форматы CD-Audio, MP3, WMA
Носители CD-R, CD-RW
Тип дисплея монохромный
Инфракрасный пульт нет
Джойстик на руле возможно подключение
Автопоиск станций есть
Входы USB
USB на передней панели есть
Вход аудио на передней панели есть
Выходы PreAmp тыл, PreAmp сабвуфер
Поддержка Bluetooth нет
Съемная панель есть
Поддержка диапазонов FM, СВ
Поддержка RDS RDS, RDS/EON, RDS/PTY
Тюнер с дальним приёмом есть
Регулировка тембра есть
Количество полос эквалайзера 5
Поддержка тегов ID3 нет
CD-текст нет
Русскоязычное меню есть
Размеры (ШхВхГ) 180x50x160 мм
Особенности тыловые АС или сабвуфер

Автомагнитола Пионер

Настройка автомагнитолы пионер

Настройка автомагнитолы пионер

Эти автомагнитолы сегодня по праву можно назвать самыми востребованными у нас в стране и не только. Секрет такой популярности прост.
Пионер легко устанавливать и автомагнитола этой фирмы очень надежна и отличается хорошим звуком.

Подключение

Автомагнитола Пионер может быть подключена двумя способами. Первый из них и будет представлен ниже.
Первый способ подключения подразумевает использование штатного разъема, а второй — подключение без стандартных соединителей.

Примечание. Стоит заранее знать о том, что использование второго метода подключения не поддерживают производители автомагнитол и гарантия уже более действовать не будет. Кроме этого, есть немая вероятность допустить ошибку в процессе подключения проводов.

С другой стороны второй метод подключения популярен в среде автомобилистов из-за того, что иного выхода просто не остается. В частности, если на транспортном средстве нет соответствующего разъема для подключения, приходится этот способ использовать.

Внимание. Даже если используется первый способ подключения, нужно быть крайне внимательным и делать все очень аккуратно. Предварительно рекомендуется убедиться в том, что распайка клемм на соединителе проведена грамотно.

Алгоритм подключения автомагнитолы Пионер

Pioneer инструкция к автомагнитоле

Pioneer инструкция к автомагнитоле

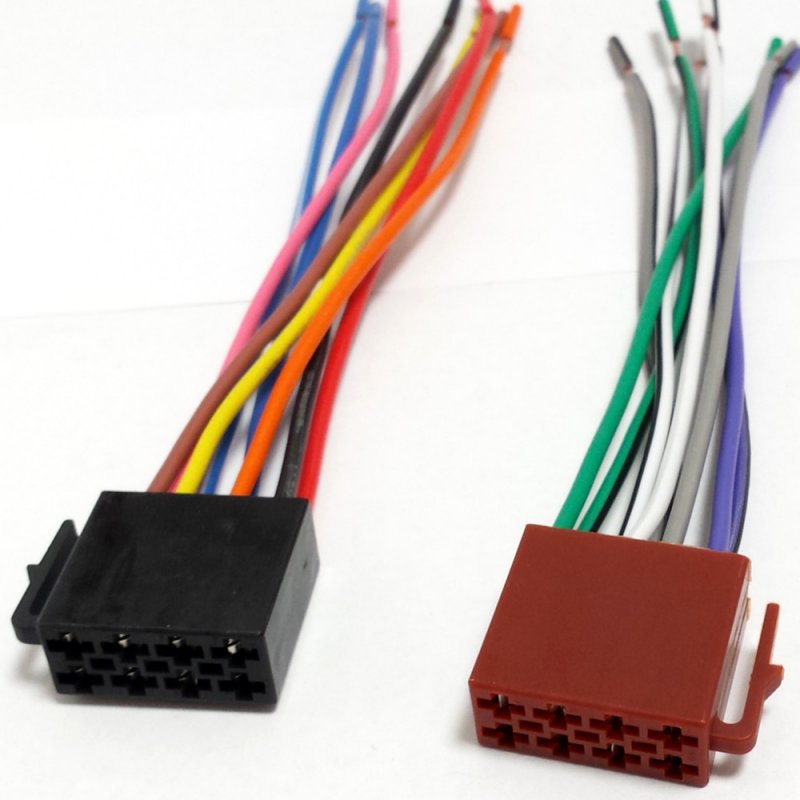

Штекеры по стандарту ISO – это принятый международно стандарт подключения для всех автомагнитол.
Итак, для подключения автомагнитолы первым способом понадобятся:

  • Штекеры;
  • Переходники;
  • Изолента.

Приступаем:

  • Обрезаем провода от штекера магнитолы или проводки автомобиля.
  • Подключаем автомагнитолу, согласно цветовой распиновки, приведенной выше.
  • Все провода тщательно изолируем лентой.

Примечание. Некоторые специалисты считают, что изолирование проводов будет выглядеть не слишком эстетично и даже надежно.
Особенно это касается зимнего времени года, когда изолента на проводе не обеспечивает должной надежности. Такие соединения могут вызывать короткое замыкание. С другой стороны, можно воспользоваться термоусадочной трубкой или специализированными зажимными клеммами и проблему решить.

Установка контактов по стандарту ISO дает возможность в дальнейшем устанавливать новую автомагнитолу pioneer без прокладывания проводов. Достаточно будет вытащить по салазкам старую магнитолу, переключить штекеры и все.

Инструкция к автомагнитоле pioneer

Инструкция к автомагнитоле pioneer

Если на автомобиль никогда не подключалась автомагнитола, то придется сделать следующее:

  • Протянуть акустический провод для динамиков, в соответствие с вышеприведенной распиновкой.
  • Прикрепить рамку автомагнитолы к панели консоли.

Примечание. Как правило, в современных автомобилях уже имеются вырезанные производителем места для подключения автомагнитолы.

  • После установки рамки в готовый слот, выгибаются лепестки металла на рамке (делается это отверткой и таким образом, рамка надежно сидит на своем месте).
  • Подключаем магнитолу к штекерам.
  • Вставляем в гнездо до появления характерного щелчка.
  • Проверяем работу магнитолы.

При демонтаже автомагнитолы достаточно будет разжать боковые лепестки.

Примечание. В комплекте с автомагнитолой Пионер идут специальные пластинки, которые вставляются с обеих сторон магнитолы до упора. Когда нужно снимать автомагнитолу, с их помощью отводят в стороны боковые лепестки, тем самым, давая возможность устройству перемещаться.

Вышеописанная инструкция подключения автомагнитолы Пионер не единственная. Здесь процесс описывается в общих чертах, а для тщательной информации рекомендуется использовать не только пошаговые рекомендации, но и фото и видео – материалы, где все тщательно показывается и рассказывается.
Цена установки автомагнитолы своими руками будет очень низкой, ведь придется потратиться только на пару штекеров и изоленту.

Настройка часов в автомагнитоле Пионер своими силами

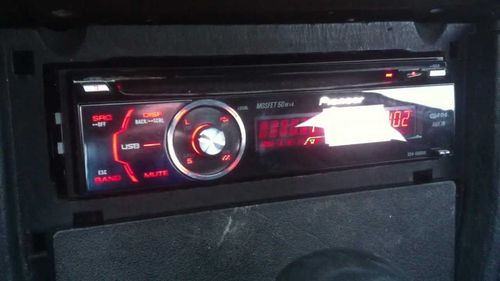

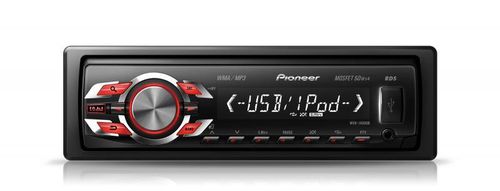

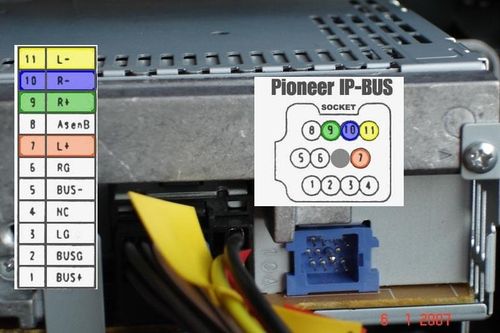

Характеристики и подключение магнитолы Pioneer Mosfet 50wx4

Магнитола соответствует всем современным технологическим стандартам, как визуально, так и по части технического оснащения. Она оборудована тачскрином, благодаря чему все операции на ней стало производить ещё быстрее и проще – всего несколькими нажатиями на сенсорный экран. В то же время, дизайн магнитолы не лишён и классического «убранства» в виде кнопок, отвечающих за доступ к основным функциям. Надо сказать, что внешне Mosfet 50wx4 ничуть не уступает заводским устройствам даже от самых именитых автопроизводителей, а потому подойдёт в качестве альтернативы для любого авто, даже для некоторых представителей бизнес-класса.

Схема подключения
Схема подключения

Общая характеристика

По функционалу новый Pioneer также не уступает своим конкурентам. С её помощью можно слушать все доступные в регионе, где располагается автомобиль, радиостанции, музыку с различных внешних носителей, от классических CD/DVD-дисков до SD и flash-карт, просматривать видеоролики. Благодаря большому размеру диагонали и достаточно высокому разрешению дисплея, пользователь может наслаждаться заставкой при включении и красочным оформлением меню вместо маленькой монохромной подсветки, характерной для большинства автомагнитол.

Технические особенности

 Благодаря сочетанию таких качеств, как компактность и техническая оснащённость, новый Pioneer Mosfet 50wx4 может похвастаться отличной информативностью. Разораться в функционале нетрудно, достаточно понимать значение каждой клавиши, с помощью которых и осуществляется регулировка. Надписи на кнопках и само меню прибора не русифицированы, потому их придётся читать на английском языке.

[su_button url=”https://ya.cc/C9X6h” target=”blank” style=”soft” background=”#c81e1b” size=”13″ center=”yes” icon=”icon: car”]Купить магнитолу на Яндекс Маркете[/su_button]

Тем не менее, затруднений возникнуть не должно:

  • Кнопка «Audio» позволяет перейти из режима просушивания радиостанции к музыке, записанной в памяти устройства либо на внешнем носителе;
  • «Func» отвечает за доступ к функциональному меню;
  • Клавиша «Repeat» при своём нажатии воспроизводит повторно ту композицию, которая играла последней в очереди;
  • Кнопка регулировки громкости имеет классический вид вращающегося джойстика, с его помощью воспроизводимый трек можно сделать тише либо громче с помощью его планомерного вращения вниз либо вверх соответственно;

Характеристики и подключение магнитолы Pioneer Mosfet 50wx4

  • Цифровые клавиши «1», «2», «3», «4», «5», «6» отвечают за переключение радиочастот – на каждую частоту, благодаря большому объёму внутренней памяти устройства, может приходиться до шести радиостанций, а в числе поддерживаемых форматов присутствуют как FM, так и AM. С помощью указанных кнопок переключение происходит максимально быстро, без необходимости повторного поиска и настройки;

 Pioneer Mosfet 50wx4 оснащён встроенной гарнитурой, благодаря чему можно разговаривать по мобильному телефону даже во время движения на автомобиле, не держа, при этом, его в руках. Кроме того, все SMS/MMS оповещения, полученные на телефон, когда включен режим «hand’s free», мгновенно дублируются на экран магнитолы, где их также можно открыть и прочесть.

Характеристики и подключение магнитолы Pioneer Mosfet 50wx4

Разумеется, присутствуют разъёмы под все современные носители. Предусмотрена возможность подключить наушники и наслаждаться музыкой единолично – она будет полезна, когда водителю чрезвычайно важно сосредоточится на дороге, а передний пассажир предпочитает абстрагироваться от этих забот.

Характеристики и подключение магнитолы Pioneer Mosfet 50wx4

За поиск частот отвечает интегрированный тюнер. Диапазон может быть выбран пользователем самостоятельно, путём ручного поиска, либо этот процесс может быть автоматизирован. В большинстве стран мира тюнер работает очень хорошо – исправно ловит все существующие и доступные для прослушивания радиостанции. Исключение составляют частоты США.

Характеристики и подключение магнитолы Pioneer Mosfet 50wx4

Прочие нюансы

Установка магнитолы Pioneer Mosfet 50wx4 происходит в соответствии со всеми стандартами подключения такого рода устройств, как правило, в комплекте к нему прилагается инструкция, в которой этот процесс расписан пошагово. Более подробно с установкой данной модели можно ознакомиться на видео:

Характеристики и подключение магнитолы Pioneer Mosfet 50wx4

Все неисправности, как правило, решаются либо перезагрузкой магнитолы, либо её возвращением к заводским настройкам путём нескольких манипуляций через меню. Следует помнить, что настройки подлежать частичному либо полному сбросу после отключения всей электросети автомобиля от источника питания – т.е., после отсоединения аккумулятора.

Чтобы исключить возникновение поломок и неисправностей, следует не допускать попадание на поверхность магнитолы различных жидкостей и смесей, не подсоединять к ней устройства, на которых имеются компьютерные вирусы, способные нарушить нормальную работу, пользоваться ей максимально аккуратно и бережно.

Как установить и подключить

Во многих машинах автомагнитола устанавливается в центральной консоли. Монтаж устройства трудностей не вызывает. Штатное место соответствует 1 или 2 DIN типоразмеру приемника. Если ранее использовавшееся головное устройство было подключено через разъем ISO, то его необходимо просто подсоединить к колодке на тыльной стороне магнитолы. В противном случае нужно купить подходящую к данной модели фишку и перепаять провода.

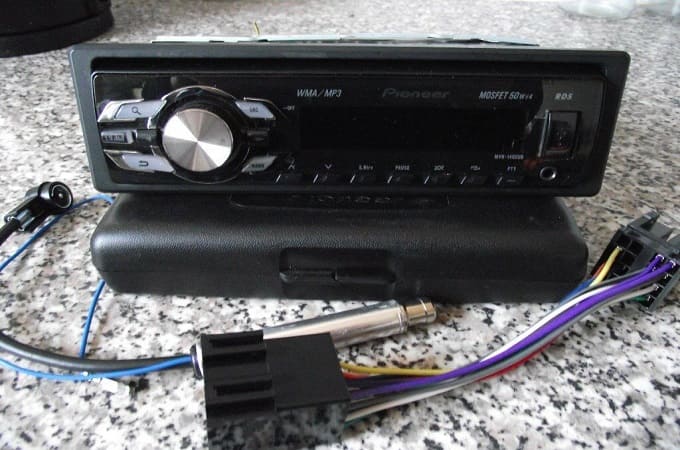

Подключение магнитолы

Для того чтобы приемник не потреблял энергию при выключенном зажигании, в разрыв питающего провода устанавливают кнопку, разрывающую цепь. Чаще всего питание аппарата берут от бортового потребителя, подключенного после замка зажигания.

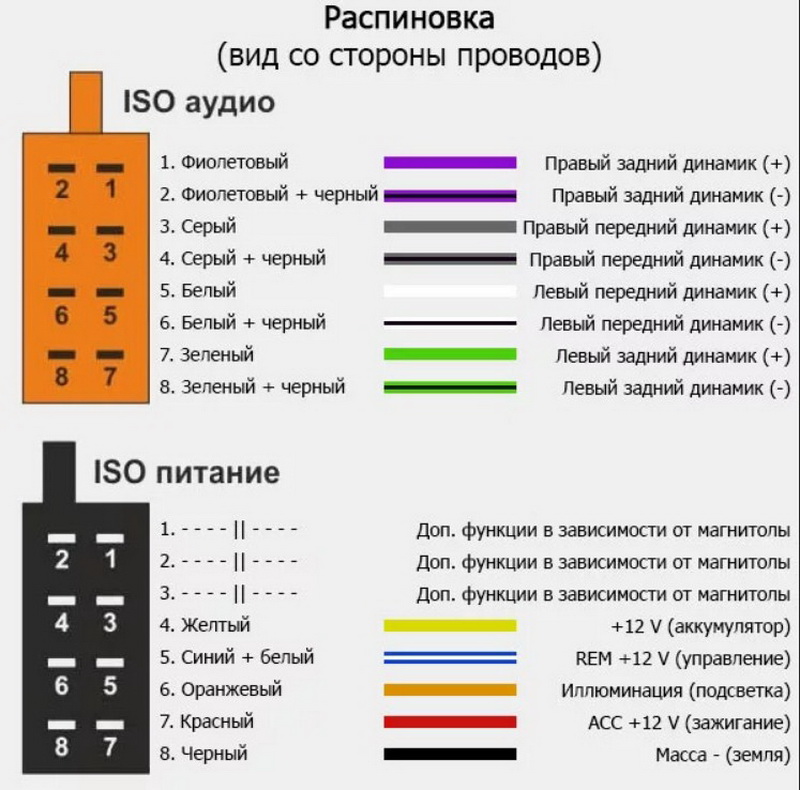

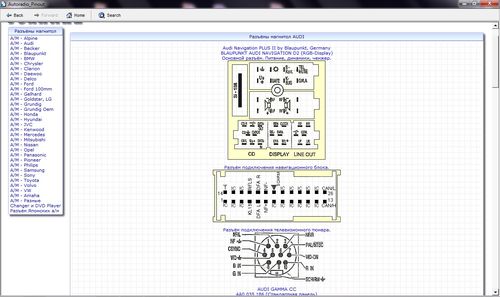

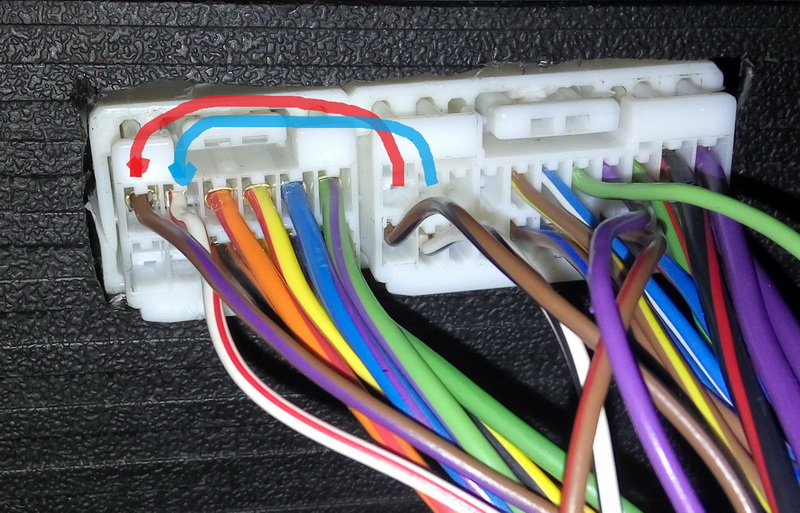

Распиновка аавтомагнитолы

Сегодня, как правило, устанавливаются идентичные разъемы ISO. Поэтому заменить ее не составит труда: достаточно лишь переставить штекер. Если штекер потеряется или сломается, запомните или промаркируйте каждый проводок, чтобы подключить устройство. Распиновка детально показана на схематических рисунках. Если будете следовать инструкции, вы легко сможете сделать все своими руками, а после  — наслаждаться музыкой в дороге в любое время.

Размеры и разъемы

Это может быть одноблочное или двухблочное (1 и 2 din) устройство. Версия 2 din в два раза выше 1 din, поэтому стоит заранее рассчитать размеры ниши. Разъем, который есть в автомобиле, может отличаться от того, который установлен в магнитоле. Если он отсутствует, установите переходник. Этот способ подключения новой автомагнитолы Пионер очень прост. Мы предлагаем вам полный список рекомендаций, чтобы упростить задачу для вас.

Подсоединение 1 din

Чтобы проводить работу, вам понадобятся отвертка и пластиковые хомуты.

Если вы используете стандартную стандартную схему подключения автомагнитолы пионер с соответствующими разъемами ISO, то сложностей не будет.

Если в салоне вашей машины их нет, то подсоедините провода таким образом:

  • демонтируйте панель;
  • снимите штекеры с проводков, соедините провода, как показано на картинке;
  • заизолируйте все места соединения проводков;
  • зафиксируйте хомуты.

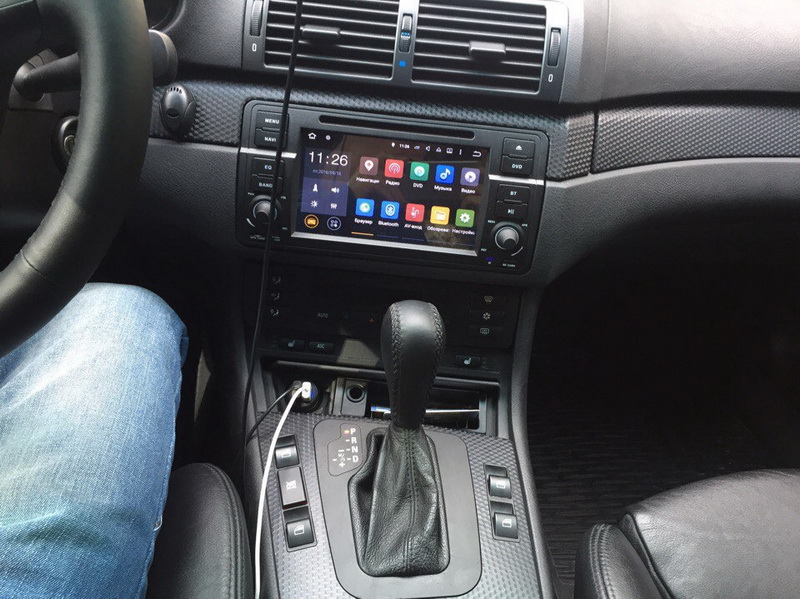

Подсоединение 2 din

Подключение автомагнитолы марки пионер лучше выполнять так, чтобы питание шло от аккумуляторных батарей.

Так устройство можно включать на всю мощность. При этом помехи заметно снизятся. Обратите внимание:

  1. Если в вашей машине нет проводки от аккумулятора, воспользуйтесь многожильным медным проводом. Те, которые продаются вместе с автомагнитолой марки Pioneer, не подходят. Важно, чтобы провод был достаточно длинным, чтобы его хватило от ниши до аккумулятора. На расстоянии полуметра от аккумулятора установите предохранитель (20 А).
  2. Не стоит перекручивать проводок от устройства 2 din из-за возможных помех и низкой мощности.
  3. Заизолируйте каждый проводок.

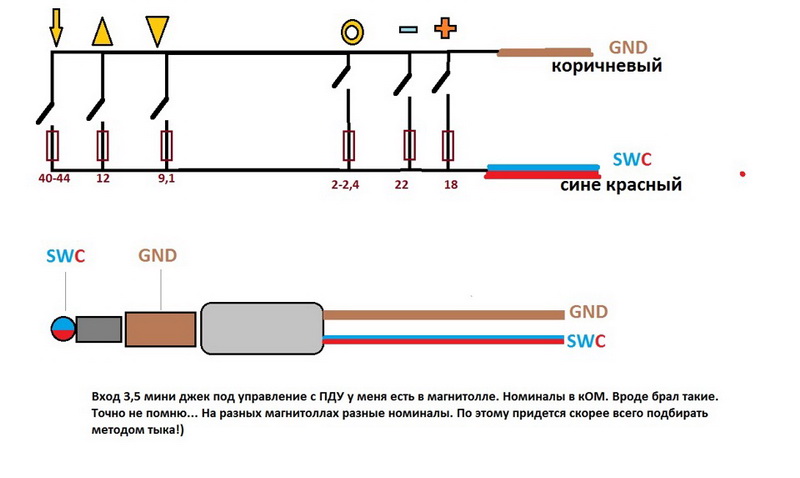

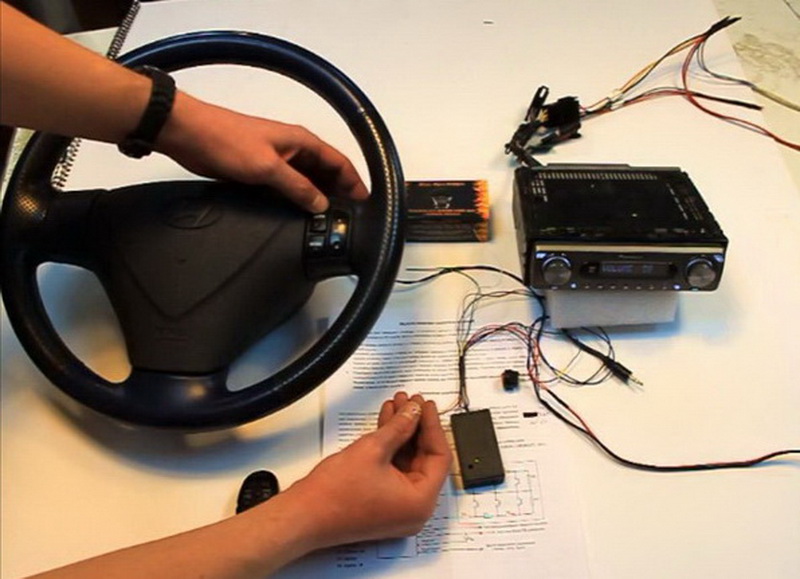

Подсоединение к мультирулю

Чтобы правильно установить проигрыватель в салон с мультирулем, воспользуйтесь адаптером. Он может быть универсальным или специализированным. На видео хорошо показаны все этапы, поэтому вам не составит труда проделать эту работу в своей машине. За счет адаптера вы без труда подсоедините устройство.

Подключение адаптера:

  • отключите аккумулятор от сети автомобиля;
  • извлеките магнитолу;
  • подсоедините кабель адаптера к автомагнитоле, а адаптер — к ISO-разъему;
  • настройте на мультируле кнопки;
  • подключите АКБ.

Как настроить

Настройка магнитолы Пионер проводится с помощью регулятора-джойстика. Все регулировки осуществляются из главного меню, которое вызывается нажатием регулятора Multi-Control. После этого нужно выбрать окно Audio, и повторно нажать джойстик. На открывшемся экране выбирают необходимую функцию. На новом головном устройстве все регулировки имеют значение «0».

Чтобы вернуться к первоначальному экрану, нужно нажать кнопку Band/Esc. Возврат к главному меню проводится клавишей Disc/Back/Scrl. Для этого ее нужно удерживать до появления картинки, а просто нажатие приведет к предыдущему меню.

Функции

В инструкции по применению подробно рассказано, как настроить на устройстве все доступные функции. Больше всего затруднений вызывает поиск и запоминание радиостанций на FM-приемнике и регулировка параметров аудиосистемы. На многих моделях Pioneer Mosfet 50Wx4 имеется возможность использования громкой связи. Для ее настройки необходимо включить функцию Bluetooth на телефоне и приемнике. После нескольких секунд поиска на экране отразится информация о соединении устройств.

Настройку радиостанций можно проводить в автоматическом или ручном режиме. Для этого необходимо зайти в главное меню и найти функцию BSM (автоматический поиск). После ее включения начнется поиск радиостанций с частотой вещания от меньшей к большей. Чтобы записать понравившуюся передачу, необходимо нажать кнопку от 1 до 6.

Как выключить

Выключить магнитолу Pioneer можно 2 способами:

  • Кнопкой OFF. Для этого необходимо нажать на клавишу и удерживать ее до отключения устройства.
  • Выключением зажигания. Чаще всего таким способом отключают аппарат при постановке автомобиля в гараж или на стоянку. После поворота ключа в положение «0» обесточиваются все потребители, запитанные после замка зажигания.

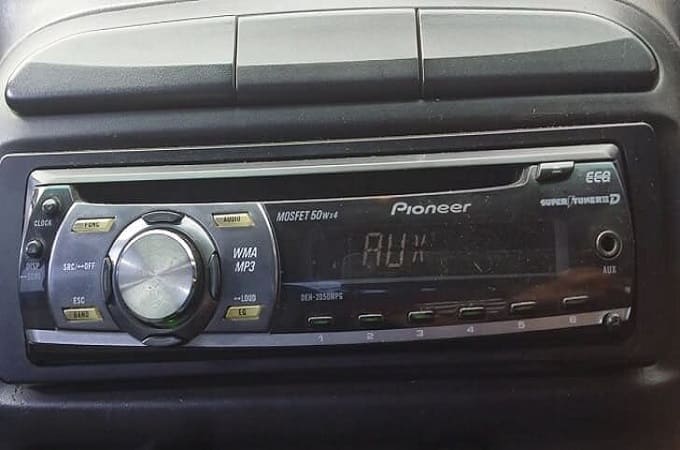

Выключается кнопкой OFF

Необходимо помнить, что выключив магнитолу ключом, при пуске двигателя она включится автоматически в режим, который был до выключения.
