Тормозной суппорт. Что такое суппорт в автомобиле?

Зачем нужен тормозной суппорт?

Для того чтобы остановить крутящееся колесо необходимо прижать колодки к специальному диску, который крутится вместе с колесом. За эту процедуру и отвечает вышеназванный тормозной механизм.

Тормозной суппорт должен быть прочным, жаростойким и компактным.

Этот тормозной волшебник сконструирован так, что передаёт давление гидравлической жидкости в тормозной магистрали на колодки и при этом выдержать все нагрузки от колоссального выделения энергии.

На первый взгляд всё просто, но так ли это на самом деле? Давайте разберёмся более детально в том, как работает тормозной суппорт.

Где расположен

Узел монтируется на ступицу и закрепляется снизу и сверху. Держится на болтах. Он не вращается вместе с колесом.

Устройство и принцип работы тормозных суппортов

Тормозной суппорт. Что такое суппорт в автомобиле?

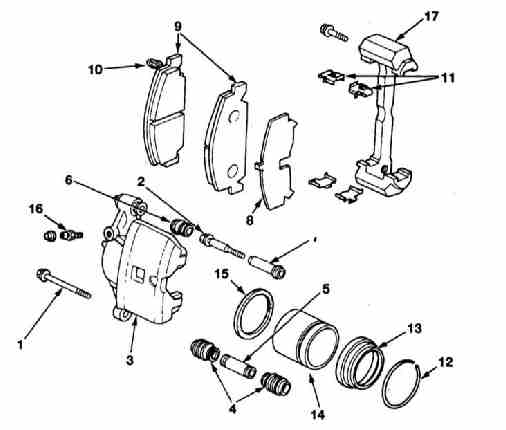

Тормозной суппорт состоит из двух основных деталей – это гидравлический цилиндр с поршнем, который создает тормозное усилие вашего автомобиля, и скоба, удерживающая тормозные колодки.

Тормозной поршень вставлен в тормозной цилиндр через систему сальников, для предотвращения протечек. При нажатии на педаль тормоза создается избыточное давление тормозной жидкости в тормозной системе автомобиля. По системе трубопроводов это давление распределяется к каждому тормозному суппорту. Избыточное давление жидкости начинает выталкивать тормозной поршень из цилиндра. В свою очередь, поршень приводит в движение тормозные колодки, которые сжимая тормозной диск, создают тормозное усилие.

Тормозная скоба предназначена для удержания тормозных колодок от проворачивания во время торможения, а также для удержания их у поверхности тормозного диска.

Тормозной цилиндр крепится к скобе на направляющих тормозного суппорта. Тормозной цилиндр может свободно перемещаться на направляющих в поперечном направлении (по отношению к оси движения автомобиля). Это необходимо для того, чтобы создавать равномерное тормозное усилие на обе тормозные колодки и использовать для торможения обе стороны тормозного диска.

Как видите, в устройстве тормозного суппорта нет ничего сложного, но дьявол кроется в деталях.

Виды тормозных суппортов

Существует 4 основных признака, по которым данные устройства классифицируются:

  • местоположение (суппорт тормозной передний и суппорт тормозной задний);
  • наличие или отсутствие механизма ручника;
  • конструкция устройства (фиксированный механизм либо механизм с плавающей скобой);
  • число поршней: 1, 2, 4, 6 или 8 (шести- и восьмипоршневые устройства обычно ставят на дорогие спорткары).

Последние два признака стоит разобрать подробнее, чтобы выявить по ним особенности механизмов.

Принцип работы суппорта напрямую связан с его конструктивными особенностями. Так, в фиксированном устройстве поршни размещены с двух сторон тормозного диска, они воздействуют на все колодки одновременно. Фиксированный механизм, как понятно из названия, является неподвижным узлом, в котором вся работа выполняется поршнями.

Схема суппорта с плавающей скобой принципиально иная. Элементы узла данного типа подвижны, а поршни имеются только с внутренней стороны диска. При нажатии на педаль тормоза происходит прижимание колодки поршнем к внутренней поверхности диска и одновременный сдвиг механизма к скобе, которая в свою очередь прижимает колодку с внешней стороны. Для согласованной работы обеих колодок необходимо держать направляющие в отличном состоянии.

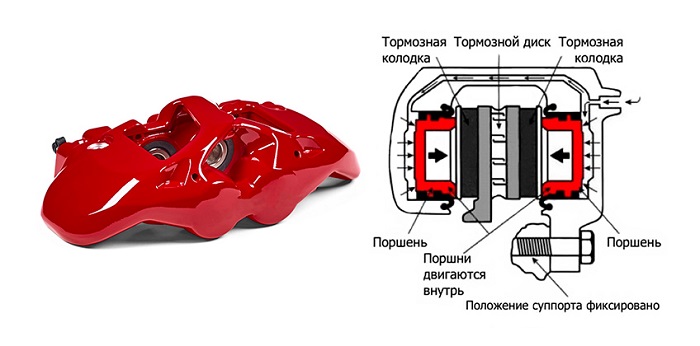

1. Фиксированный механизм.

Данный тип отличается от устройств с плавающей скобой как минимум вдвое большим количеством поршней, которые расположены по обе стороны тормозного диска. Поэтому для торможения необходимо наличие хотя бы двух поршней.

Фиксированный механизм

Для большей надежности суппорты фиксированного типа оснащаются не менее чем четырьмя поршнями. В этом случае при выходе из строя одного из поршней оставшаяся пара выполнит свою функцию — надавит на колодки и затормозит колесо.

Фиксированные механизмы стоят дороже устройств с подвижной скобой — в этом заключается единственный минус данного типа суппортов. Из достоинств стоит отметить следующие:

  • За счет жесткого крепления устройства к ступице или поворотному кулаку отсутствуют колебания и стуки крепления суппорта, а значит, он дольше служит и не подвергается разрушению. К тому же такой механизм меньше подвержен коррозии.
  • Колодки крепятся более надежно по сравнению с вариантом с подвижной скобой.

Фиксированные механизмы с большим количеством поршней обладают большей эффективностью торможения. Это особенно важно для современных и спортивных автомобилей со значительными максимальными скоростями либо увеличенной массой. Спорткары помимо этого зачастую комплектуются тормозными дисками больших диаметров. Необходимость в такой комплектации объясняется несколькими причинами.

Во-первых, с ростом скоростей и масс увеличивается и теплоотдача. Колодки и диски в процессе трения нагреваются, что в целом негативно сказывается на тормозной системе. Повышенная температура элементов тормозов — одно из главных препятствий, мешающих нормальной работе системы.

Большая рабочая площадь колодок, а следовательно большое количество поршней и увеличенные размеры суппорта, способствует лучшей теплоотдаче по сравнению с меньшими по площади колодками, изготовленными из такого же материала. По той же причине и роторы делают увеличенными.

Во-вторых, тормозной суппорт с четырьмя поршнями (двумя парами расположенных друг напротив друга поршней) можно настроить таким образом, что передняя пара будет срабатывать немного раньше задней. Это обеспечит лучший контроль за дорожной ситуацией и улучшит модуляцию, что особенно показательно, например, на мокром асфальте. Также подобная настройка важна в спортивных гонках или в каких-то экстремальных условиях (например, торможение или резкий поворот на гравийном покрытии). Постепенное увеличение усилия при торможении даст большую стабилизацию, хотя многое зависит от конкретных параметров настройки.

Наконец, третья причина достаточно банальна: чем больше поршней, тем больше суммарного усилия они оказывают. Известно, что крупная тормозная колодка имеет больше фрикционного материала, который необходимо прижимать всей площадью, чтобы обеспечить эффективное торможение. Много поршней могут затормозить автомобиль быстрее при достаточном сцеплении шин с дорогой в момент торможения.

Уход

Чтобы механизм служил долго и исправно, следует регулярно контролировать состояние суппорта. Ниже приведем несколько полезных советов:

  • Раз в полгода осматривать визуальное состояние суппорта. Особое внимание обращайте на потеки. Их не должно быть ни на шлангах, ни в местах соединений. При наличии таковых нужно срочно искать источник проблемы. Обычно это перетертый или изношенный шланг. Он имеет двухслойную конструкцию, но даже если первый слой повредился, такой элемент подлежит замене. Чем это опасно? Из-за потеков постоянно падает уровень жидкости в системе. Это приведет к невозможности работы поршня, так как ему не будет хватать давления.
  • Проверяйте, как свободно двигается поршень. Если долго не менять тормозную жидкость, он может закиснуть из-за ржавчины. В лучшем случае у вас ухудшится эффективность торможения. В худшем придется менять полностью цилиндр.
  • Следите за остатком фрикционного материала колодок. Современные производители оснащают их механическими датчиками. Когда толщина колодок близится к двум миллиметрам, металлическая пластинка начинает касаться краев диска при торможении. В итоге водитель слышит характерный писк. Это говорит о том, что колодки пришли в негодность. Если их время не заменить, о диск будет тереться сам металл – накладка колодки – либо вовсе суппорт. Это приводит к повышенному износу обоих элементов. При существенных задирах такие механизмы больше не подлежат эксплуатации.

Принцип работы переднего тормозного суппорта



Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.

Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к заднему тормозному суппорту. Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.

Как работает задний тормозной суппорт

Как и передний суппорт, задний состоит из тормозного цилиндра с поршнем, скобы и направляющих, обеспечивающих движение суппорта по скобе. При нажатии на педаль тормоза давление в тормозной магистрали возрастает, поршень выходит из цилиндра и прижимает одну колодку. Благодаря тому, что суппорт спокойно передвигается по скобе с помощью направляющих, обеспечивается равномерное распределение давления на обе тормозные колодки и их прижимание к тормозному диску.

Механический привод ручного тормоза работает аналогично – тросик приводит в действие рычаг, закрепленный на корпусе суппорта, который, в свою очередь, выжимает одну из колодок. Свободное движение суппорта на скобе равномерно распределяет прижимное усилие на обе колодки, обеспечивая одинаковое давление на тормозной диск. По этой же схеме выполнен и электрический привод ручного тормоза. Разница в том, что в одних моделях электромотор нажимает на поршень цилиндра суппорта, а в других непосредственно на одну из колодок.

Диагностика заднего суппорта

Диагностика состоит из двух этапов:

  1. Сравнения эффективности торможения всех колес.
  2. Визуального осмотра суппорта.

Чтобы сравнить эффективность торможения всех колес, проведите диагностику с помощью компьютерного стенда. Если такой возможности нет, необходимо на ровном горизонтальном асфальтированном участке разогнать автомобиль до 30 километров в час, после чего выжать педаль сцепления (на автомобилях с АКПП включить нейтральную передачу) и резко до упора нажать на тормоз. Эта процедура позволяет определить состояние тормозных суппортов на любых автомобилях, вне зависимости от наличия АБС. Если все суппорты исправны, то машину не занесет. Если один из суппортов плохо работает или неисправен, машину занесет. Во время заноса вы ощутите, переднюю или заднюю часть автомобиля поворачивает, поэтому найти неисправный суппорт не составит труда. Ведь автомобиль всегда заносит в сторону, противоположную неисправному суппорту.

Для визуального осмотра тормозного суппорта необходимо подпереть переднюю часть машины противооткатными упорами, затем приподнять заднюю часть с помощью домкратов. Подняв машину домкратами, обязательно установите подпорки (их продают в автомагазинах). Это позволит избежать опрокидывания домкратов и падения автомобиля. Установив подпорки, снимите задние колеса и осмотрите суппорт. Внимательно проверьте  состояние пыльников цилиндров и направляющих. При обнаружении трещин, разрывов и пробоин, необходимо снять суппорт для более серьезной оценки состояния, возможного ремонта и замены пыльников.

Попросите помощника несколько раз сильно нажать на педаль тормоза, чтобы убедиться в отсутствии утечки тормозной жидкости. Затем попросите помощника несколько раз включить и выключить ручной тормоз, одновременно осматривая работу его привода и вращая тормозной диск. Это поможет определить состояние механизма привода ручного тормоза. Если после нажатия и отпускания педали тормоза колесо не сразу начинает вращаться легко, необходимо обязательно заменить резиновую манжету поршня. Ведь она играет роль своеобразной пружины, которая возвращает поршень в цилиндр после снижения давления жидкости.

Как определить неисправность суппорта?

Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения. Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.

Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.

Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага. Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.

Признаки неисправности тормозных суппортов

Неисправность тормозных суппортов определить очень легко, для этого не нужно никаких специальных инструментов, достаточно беглого взгляда на узел в сборе.

Львиная доля неисправностей тормозных суппортов связана с потерей подвижности сопрягающихся узлов, что в свою очередь может служить причиной следующих неисправностей:

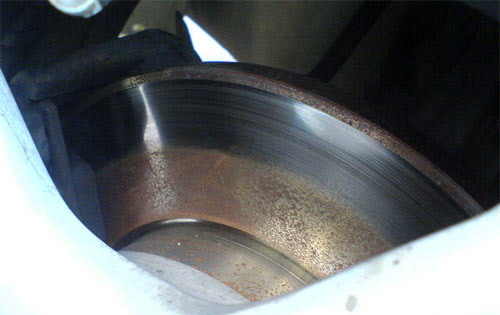

  • Неравномерный износ тормозных дисков;
  • Неравномерный износ тормозных колодок;
  • Неравномерное прилегание тормозной колодки к тормозному диску;
  • Подклинивание тормозного диска между тормозными колодками.

Тормозной суппорт. Что такое суппорт в автомобиле?

Для устранения вышеперечисленных неисправностей необходимо разборка, смазка и разработка подвижных частей суппорта. После этого рекомендуется заменить тормозные колодки и диски.

Второй по распространенности неисправностью тормозного суппорта является его не герметичность. При отсутствии герметичности суппорта вы можете обнаружить потеки тормозной жидкости на внешней поверхности суппорта. Не герметичность проявляется в следующих местах:

  • Потеки жидкости из-под пыльника тормозного цилиндра;
  • Потеки жидкости из штуцера прокачки.

Для устранения не герметичности тормозного суппорта необходима полная разборка суппорта и замена всех резиновых уплотнений. После этого, необходимо произвести очистку тормозного диска и колодок от попавшей на них тормозной жидкости. Для этого необходимо использовать специальное обезжиривающее средство, которое продается в автомагазинах под названием «очиститель тормозов».

Ремонтируется следующим образом:

  • Демонтаж (поднять домкратом, подложить опору, снять колесо, открутить болт, который крепит суппорт к скобе;
  • Удаление старой смазки;
  • Чистка;
  • Осмотр резиновых уплотнителей;
  • Замена при необходимости изношенных деталей;
  • Нанесение новой смазки;
  • Монтаж.

Для замены тормозных колодок и осмотра деталей, не требуется отсоединять тормозной шланг от суппорта.

Как снимается тормозной суппорт

Снятие тормозного суппорта:

  • нужно поднять заднюю часть автомобиля;
  • снять на колесо ремонтируемой стороны;
  • отсоединить привод ручника. В машинах с электроприводом ручника чтобы снять суппорт надо прибегнуть к различным приспособлениям и приемам (смотрите инструкцию по ремонту машины);
  • снять колпачковые кожухи с направляющих. Выкрутить их можно шестигранным ключом;
  • приступаем к снятию суппортного механизма. Снимается он двумя руками, но иногда нужна отвертка.

При необходимости полного демонтажа суппортного механизма, приступаем к выкручиванию наконечника тормозного шланга. Во избежание утечки “тормозухи” нужно заткнуть открученный шланг резиновым кусочком. Также надо закрыть подобным кусочком впускное отверстие суппортного механизма.

Ремонт суппорта

Многие владельцы машин ремонтируют суппорты своими руками. Так то, суппорт — это не большое устройство. Его легко можно снять, разобрать, осмотреть, почистить, починить.

Ремонт заднего тормозного суппорта

Любой ремонт заднего суппорта начинается со снятия пыльника. Для этого необходима плоская отвертка. Сняв пыльник, осмотрите поверхность поршня, если на нем видны следы ржавчины, суппорт желательно заменить целиком. Потому что попавшая между стенками цилиндра и поршнем ржавчина часто приводит к повреждению зеркала стенок.

Чтобы заменить манжету, необходимо извлечь поршень. Для этого существуют три приема, имеющих свои плюсы и минусы.

  1. Извлечение поршня на автомобиле. Если точно известно, что придется вытаскивать поршень чтобы заменить резиновые уплотнители, то это можно сделать еще на автомобиле. Сняв суппорт со скобы, попросите помощника плавно нажать на педаль тормоза. Давление в тормозной системе возрастет и выдавит поршень. Как только он выйдет, необходимо подать помощнику сигнал, чтобы он отпустил тормоз. Плюс этого метода – легкое извлечение поршня. Минусы – работать приходится в неудобных условиях и теряется большое количество тормозной жидкости.
  2. Чтобы извлечь поршень из цилиндра можно воспользоваться разводным ключом. Обхватите верх поршня и, поворачивая его из стороны в сторону, вытаскивайте. Этот метод чаще всего применяют в тех случаях, когда поршень необходимо заменить. Ведь неловкое движение ключом приведет к образованию царапин на поверхности поршня. Плюс такого метода в том, что поршень можно доставать в комфортных условиях, зажав суппорт в тиски.
  3. Также можно извлечь поршень с помощью сжатого воздуха. Для этого необходим переходник с подходящей резьбой. Подключив переходник к компрессору и суппорту, подавайте воздух до тех пор, пока поршень полностью не выйдет. Минусы этого поршня – необходимы компрессор и специальный переходник, выход поршня больше похож на выстрел, поэтому существует вероятность его повреждения.

После того, как поршень извлечен, необходимо внимательно осмотреть стенки цилиндра. Если зеркало стенок имеет царапины или задиры, суппорт подлежит замене. Если поврежден только поршень, то его можно приобрести как в составе ремкомплектов, так и отдельно.

Обязательное условие качественного ремонта суппорта – чистота на рабочем месте. Пыль или грязь, попав между цилиндром и поршнем, приведут со временем к появлению задиров и повреждений. Поэтому ремонтируйте суппорт только на чистом столе, предварительно вымыв с мылом руки.

Ремонт заключается в замене резиновых уплотнителей (манжет) и, при необходимости, поршня. Вытащив с помощью отвертки старую манжету, тщательно промойте цилиндр суппорта с помощью спирта. Не забудьте во время промывки вытащить заглушку из впускного отверстия. После промывки обязательно просушите его. После каждой разборки необходимо устанавливать новую манжету. Для этого смажьте стенки цилиндра, включая посадочное место манжеты, тормозной жидкостью. Смажьте наружную поверхность поршня тормозной жидкостью, ровно вставьте в суппорт и вдавите рукой. Если поставили правильно, то он войдет достаточно туго. Если поставили криво, то вдавить поршень не получится.

Видео

Ремонт тормозных суппортов.

Ремонт и обслуживание тормозных суппортов.

Отчего выходят из строя тормозные суппорты? Какие признаки?

Причин несколько. Прежде всего коррозия. Это относится, в частности, к поверхности самих суппортов, которые из-за высоких температур и механического воздействия утрачивают краску и коррозируют. Также изнашиваются пыльники гидроцилиндров и «пальцы». Кроме того, выходу из строя подвержены сами гидроцилиндры, механика колодок у стояночного тормоза, а также гидравлическая запорная арматура.

Проблемы с суппортами могут случаться и по вине сервиса. Неоптимальный подбор, некорректная установка, грязь. Верный признак неблагополучия тормозных суппортов – писк, дребезжание, перегрев и заклинивание в работе тормозной системы. Здесь же неравномерное тормозное усилие, отсутствие полного растормаживания, проблемы с утечкой тормозной жидкости.

Простой и полезный совет. Сразу после поездки, если обошлось без резких оттормаживаний, проверьте температуру всех колес. Если какое-то значительно теплее, обратитесь в мастерскую.

Можно ли ездить со сломанным тормозным суппортом?

 Можно, по направлению к СТО. Даже если нет таких очевидных симптомов, как запах или дым. Иногда тормозной диск настолько нагревается, что может лопнуть шина. Даже в случае неисправных направляющих автомобиль немедленно необходимо доставить в автомастерскую, поскольку существует опасность ослабления тормозного суппорта.

Можно ли отремонтировать тормозной суппорт?

Да, можно, причем за вполне подъемные деньги. Не ведитесь на предложение заплатить N-ную сумму за новый. Многие профильные СТО знают свое дело и помогут вам. Главной сложностью ремонта является отсутствие или дефицит родных запчастей или проблемы с выбором аналогов. Опыт показывает, что практически для любого суппорта ищутся и находятся качественные «неоригиналы» манжетов или поршней. Возможно, извлечь окислившиеся поршни из своих колодцев сложно без специальных инструментов. Но для квалифицированного сервисмена на СТО с отличной оснасткой эта операция вполне доступна. Те же задиры в колодцах, вопреки устоявшейся точке зрения, вполне ремонтопригодны.

 Особое внимание обращайте на целостность корпуса суппорта. Беда, если при установке/замене узла  сервисер повредит корпус. Восстанавливать его не стоит.

Как продлить срок службы узлов тормозной системы

Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

  • надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
  • при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
  • нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
  • колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
  • это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.

Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.
