В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. На что влияет вылет диска?

Немного теории

Есть ступица. Она закреплена на подшипнике (подшипник внутри ступицы). К ступице крепится диск с шиной, и всё это опирается на стойку. Стойка с пружиной, в самой стойке находится амортизатор и в верхней части стойки есть крепёж, который крепит её непосредственно к кузову автомобиля. Правильно — это когда вы едете и попадая на неровности дороги, на препятствия, вся сила удара переходит чётко точку опоры стойки. Как это проверяется? Точка опоры, средина подшипника и наружная часть колеса должны быть на одной линии. Если скажем автовладелец купил автомобиль и у автомобиля четко соблюдается линия: точка опоры стойки – середина подшипника ступицы – наружная часть колеса, то в этом случае автомобиль идет мягко, подвеска хорошо «принимает» ямы и неровности дорожного покрытия. Это можно считать эталонным состоянием подвески. Лучшего здесь не придумать.

Про ET и все что с этим связано

Выступ колеса – это размер между поверхностью крепления колеса, установленного на ступице автомобиля, и воображаемой плоскостью, проходящей в середине обода.

  1. Отклонение является «положительным», если сопряженная плоскость не выходит за пределы воображаемой плоскости.
  1. Отклонение является «отрицательным», если сопряженная плоскость проходит за воображаемую плоскость.

Все производители автомобилей, когда рекомендуют определенные параметры колес, «накладывают» определенные допуски

Представьте себе автомобиль, в котором шина расположена так что расстояние от боковин шины до ближайших частей автомобиля равно внутренней и внешней части шины. Почти все здесь скажут “чем шире, тем лучше”. Что делать с ET? И ничего, вам просто нужно сохранить его и расширить шину и обод. Зазоры с обеих сторон («снаружи» и «внутри») одинаковы и малы. Что еще можно сделать дальше? Увеличьте ширину шины и диска, но по следующему принципу.

Увеличивая ширину шины на 10 мм, мы увеличиваем ее на 5 мм в каждом направлении. Чтобы компенсировать уменьшение зазора «изнутри» машины, необходимо увеличить вылет диска наружу, то есть уменьшить значение ET на 5 мм. Проблема снимается изнутри и «вытекает» наружу. Необходимо либо отогнуть крылья, либо заменить их на более «торчащие».

Если зазор между шиной и крылом позволяет, можно расширить, увеличив радиус действия диска наружу, то есть уменьшив ET.

Пример «Родной» стальной штампованный диск шириной 5 дюймов имеет такую ​​«изогнутую» посадку, что когда он расширяется (и расширяет шину), шина сначала начинает ударять не по крылу, а по внутренним частям подвески.

Чтобы разрешить «конфликт», необходимо уменьшить значение ET до значения ET30, тоесть «Вытащить» диск «наружу».

Диск называется положительным, если плоскость привязанности не выходит за пределы воображаемой плоскости. Но отрицательный вылет диска получается в том случае, если плоскость прикрепления начинает выходить за пределы воображаемой плоскости.

При изготовлении ободов их создатели предполагают, что они могут быть смонтированы с каким-то углублением, которое имеет максимально допустимый размер. В каждом случае при монтаже дисков крайне важно иметь четкое представление о размере колес.

Кроме того, каждый диск должен иметь набор креплений, которые лучше всего подходят для всех отверстий. Если вы придерживаетесь четких инструкций и надеетесь на полное соответствие всем существующим геометрическим параметрам, включая вылет диска ET , то крепление диска можно считать правильным.

Выступ привода влияет на ширину колесной базы и, следовательно, на полную симметрию колес относительно друг друга.

Ширина шины и диска, а также диаметр самого колеса не влияют на радиус действия диска. А при расчете давления на подвеску за основу берется сила воздействия. Измеряется очень просто. Для этого измерьте расстояние от центра шины до самой ступицы.

Каждый производитель указывает предполагаемый вылет, который он дает в рекомендациях, которые для каждого автомобиля марки имеют одинаковый показатель.

На самом диске есть символ для кодирования перекодировки диска, который в буквальном эквиваленте выглядит как ET. Рядом могут быть цифры, которые указывают на фактический размер вылета и измеряются в миллиметрах. Если отметка ET45, то это показывает положительный вылет диска. Если есть указатель в виде ET0, то это означает, что диск достигнет нуля. Что ж, если мы видим отметку ET-15, то это говорит о том, что мы имеем дело с отрицательным вылетом диска.

Сам производитель не допускает больших отклонений на диске, поскольку это повлияет на эффективность подвески агрегатов и создаст дополнительные усилия. И в результате ошибки значительно сокращается срок службы чрезвычайно важных рабочих элементов подвески, что неизбежно приведет к дополнительным затратам материальных ресурсов.

Для каждой конкретной марки автомобиля есть свой вариант дисковых вылетов, и об этом тоже не стоит забывать. Дело в том, что в процессе создания подвески учитывается множество факторов, влияющих на конечный результат. За основу берется масса автомобиля, а также каждой его части в отдельности. И главная задача – создать надежные элементы, которые выполняют важные ходовые функции именно для конкретного марок автомобиля.

При правильном расчете вылета диска нет необходимости использовать огромный запас прочности для автомобиля, что существенно снижает стоимость.

Как известно, общая масса автомобиля распределяется на все четыре его колеса. И центр этой силы будет центром симметрии шины. В этом случае сила может распространяться на подшипник колеса, стойку с амортизатором и рычаг. Эти данные очень тщательно учитываются при разработке подвески машины. Если вы слишком полагаетесь на создание запаса прочности, это окажет большее влияние на общую стоимость автомобиля. И это недопустимо в условиях современной конкуренции, и современные производители принимают ее на вооружение и создают более качественные модели автомобилей.

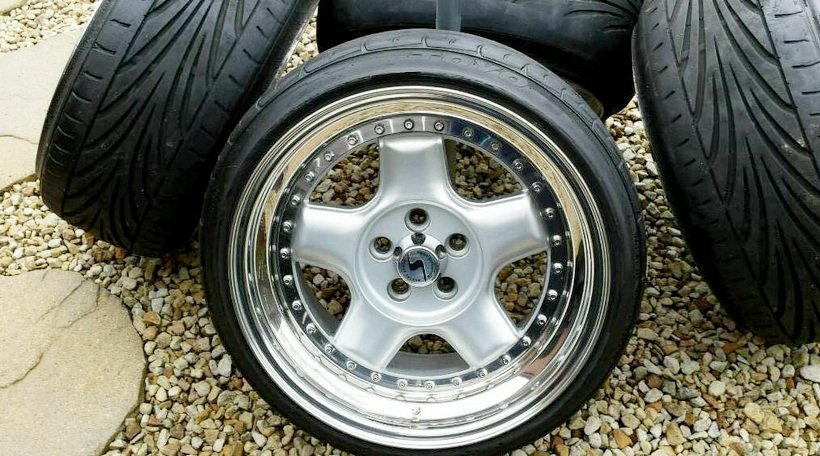

Что такое ЕТ на колесных дисках

ЕТ (OFFSET) – данная аббревиатура обозначает вылет диска, указывается в миллиметрах.

Чем меньше значение этого параметра, тем больше будет выдаваться обод колеса наружу. И, наоборот, чем выше параметры вылета, тем глубже «утопает» диск внутрь машины.

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. На что влияет вылет диска?

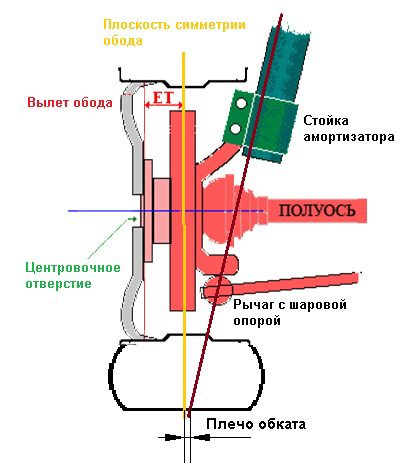

Вылет – это промежуток между плоскостью (привалочной), с которой соприкасается диск с поверхностью ступицы при установке на нее и представляемой плоскостью, располагающейся по центру обода диска.

Вылет диска что это значит – основной критерий выбора

Что такое вылет диска – В научных терминах вылет диска в автомобиле (значение измеряется в ET) – является показателем расстояния между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к основной ступице.

что такое вылет диска et

Таким образом, этот индикатор расстояния может быть отрицательным, положительным и равным нулю соответственно. Проще говоря, вылет – это показатель того, насколько колесо «выступает» или «летит» из колесной арки. Следовательно, по мере того как вылет увеличивается, колесо все больше «движется назад» в глубину колесной арки, а при уменьшении свеса колесо выступает наружу.

 Это означает, что вылет и ширина определяют не только возможность установки конкретной модели в колесную арку, но и тот факт, что при изменении этих параметров автоматически меняются различные характеристики подвески, такие как ход колеса, радиус поворота, сцепление с дорожным покрытием. Эти изменения напрямую влияют на управляемость автомобиля.

 Основная проблема, с которой сталкиваются тюнеры или владельцы автомобилей, которые собираются устанавливать на него диски с другим вылетом, – это изменение поведения рулевого колеса и подвески.

Изменение вылета напрямую влияет на силу тяги рулевого колеса и способность автомобиля двигаться по прямой. Таким образом, максимальное отклонение размера вылета новых дисков от стандартных не должно превышать 5 миллиметров, иначе будет очень сложно управлять автомобилем, особенно на высоких скоростях.

Типы и механическая характеристика

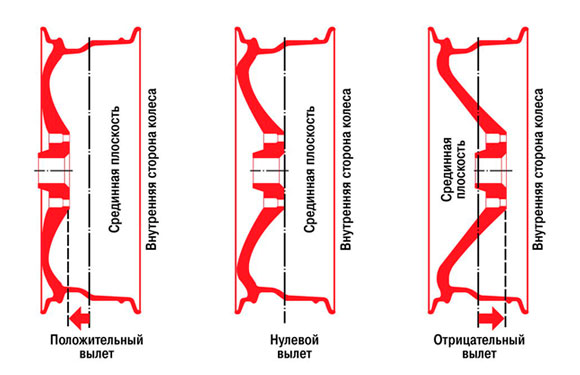

Вылет колесного диска бывает 3-х типов:

  • нулевой;
  • положительный;
  • отрицательный.

На поверхности обода располагается кодировка вылета (ЕТ), а расположенные рядом с ней числа сообщают его параметры.

Положительное значение вылета означает, что вертикально расположенная ось колесного диска отдалена на определенное расстояние от места соприкосновения со ступицей.

Нулевой параметр ЕТ сообщает, что ось диска и его привалочная плоскость идентичны.

При отрицательном параметре ЕТ происходит вынос поверхности крепления диска к ступице за пределы вертикально расположенной оси диска.

Наиболее распространенным выносом диска является вынос с положительной величиной, отрицательный же, напротив, встречается крайне редко.

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. На что влияет вылет диска?

Размер вылета является весомым нюансом при проектировании колесных дисков, поэтому для его вычисления применяется специальная формула для исключения возможной ошибки.

Как определить вылет колесного диска?

Полученное
по формуле значение может быть как плюсовым, так и минусовым (или нулевым). Параметр
определяет расстояние между осями задних и передних колес, формируя промежуток
меж колесами, установленными на одной оси. Параметры резины, обода и шины на ET
совершенно не влияют.

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. На что влияет вылет диска?

Нагрузку,
которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой
нагрузки — расстояния от середины обода до ступицы. Для каждой конкретной
модели машины может быть только один ЕТ — значение этого
параметра не должно зависеть от размеров обода и установленной на него резины.
Значение вылета прописывают на колесе. Маркер может быть таким: ЕТ35. Цифра 35
означает расстояние в миллиметрах. В этом случае расстояние имеет положительное
значение. Расстояние будет отрицательным, если нанесен маркер ЕТ-35, или
нулевым — ЕТ0.

На что влияет вылет диска?

Вылет
ET оказывает влияние на колесную базу автомобиля.
Если параметр изменить, колесо начнёт выходить за пределы кузова — или,
наоборот, уходить внутрь. Все производители четко его регламентируют и не
советуют допускать даже самые незначительные отклонения в любую сторону. Проблемы
могут появиться даже при отклонении в 5 мм.

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. На что влияет вылет диска?

Автомобили
различаются по характеристикам управления и устойчивости. Поэтому у каждой
машины своя величина ЕТ. В противном случае происходило бы следующее: при
отрицательном значении колесо касается кузова, а при положительном — некоторых
элементов подвески. Только при значениях, указанных производителем, уровень
давления на подвеску будет допустимым.

Вот
что происходит при наличии отклонений:

  • рулевая ось смещается;
  • подшипники изнашиваются
    раньше срока;
  • управляемость ухудшается;
  • шины изнашиваются быстрее;
  • срок работы подвески
    сокращается.

Какие силы могут действовать на подвеску

А теперь немного теории о том, как сила может действовать на подвеску. Если рассматривать каждую силу на отдельно взятый элемент всей подвески – можно написать том, равный по объему произведению Л.Толстого «Война и мир». Поэтому для понимания ограничимся подвеской МакФерсона.

В соответствии с третьим законом Ньютона вся масса автомобиля распределяется на все 4 колеса. При этом направление силы, действующей на каждое колесо, идет от дорожного полотна. Точка приложения этой силы приходится на центр пятна соприкосновения колеса с дорогой. Если принять во внимание исправное состояние подвески, то через этот центр будет проходить вертикальная ось колеса. К ней же направлена ось амортизаторной стойки.

  Исходя из конструкции подвески, сила воздействует на подшипник ступицы, рычаг, рулевые шарниры (растяжение), а также амортизатор (сжатие). Все это учитывается конструкторами на стадии разработки элементов подвески.

вылет диска что это такое

При этом изготовителем закладывается некоторое значение запаса прочности. Но здесь есть один нюанс: увеличенное значение запаса приводит к повышению стоимости изготовления всей подвески. Поэтому часто запас делается компромиссным.

Вылет диска как раз «регламентирует» расстояние от вертикальной оси колеса до ступицы. Со смещением этой оси также изменяется положение рулевой оси, в результате чего сила меняет свой вектор.

Руль при этом вращается уже не так, то есть маневры совершать теперь заметно труднее. К тому же резина изнашивается неравномерно. В результате подвеска работает в режиме, который не предусмотрен заводом-изготовителем. Вследствие чего узлы подвески быстрее выходят из строя.

В чём измеряют вылет диска ET?

Параметр
измеряется только в миллиметрах. Понадобятся линейка и деревянная (или металлическая)
рейка, длина которой совпадает с радиусом колеса.

  1. Прежде всего нужно снять с машины колесо, поставить автомобиль на
    ручник. Если на колесах литые диски, процедура значительно упростится, так как
    все гайки на них открыты. В противном случае придется снимать колпак.
  2. Теперь можно снять с колеса диск. Делать это нужно резким
    движением.

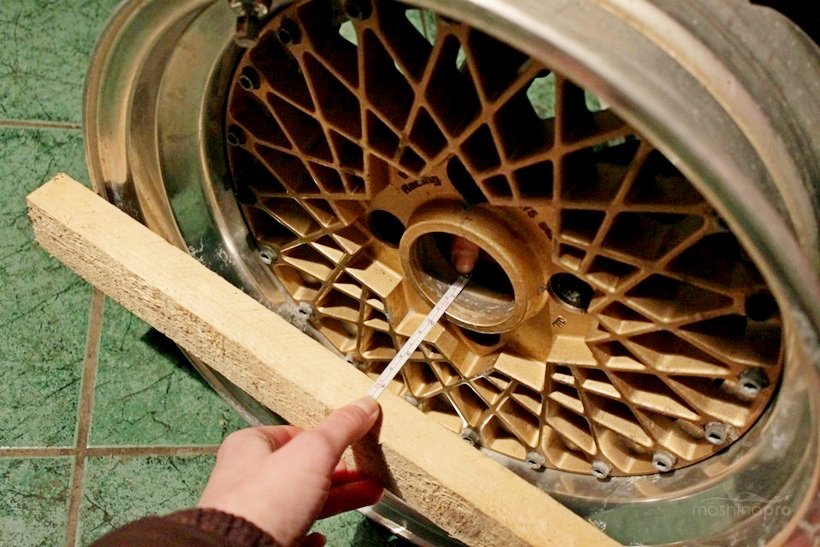

  3. Колесо следует положить на землю противоположной от ступицы
    стороной. Деревянную рейку кладем поверх обода диска.
  4. Затем при помощи линейки измеряем расстояние от контактирующей со
    ступицей поверхности до нижней части рейки — это будет расстояние А.
  5. Далее колесо поворачиваем к земле другой стороной, рейку также
    кладем на обод.
  6. Измеряем расстояние от низа рейки до плоскости, за которой ступица
    — это расстояние Б.

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. На что влияет вылет диска?

Маркировка и формула

Вычисления следует производить по формуле:

ET=(А+B) / 2

В нее нужно подставлять полученные при измерении значения.

Величина ET прописывается индивидуально для каждой машины. Все необходимые сведения по этому поводу находятся в инструкции по эксплуатации авто. Диски не подойдут для автомобиля, если полученное при измерении значение отличается от данных в этом документе. «Неродные» компоненты покупать не стоит, даже если продавец активно убеждает вас в обратном.

Нанесенную на диски маркировку надо внимательно изучать — только так можно убедиться, что использовать их безопасно. Маркировка у изделий стандартная. В любом случае в обозначении находится буква I или S. Буква I означает, что колесо «идентично» и устанавливается на серийных автомобилях. S говорит о том, что колесо специальное, то есть его сертификация не привязывается к конкретной марке машины. В некоторых случаях буквенное обозначение отсутствует — вместо этого на обод наносится название завода, где была изготовлена машина, и ее номер по каталогу.

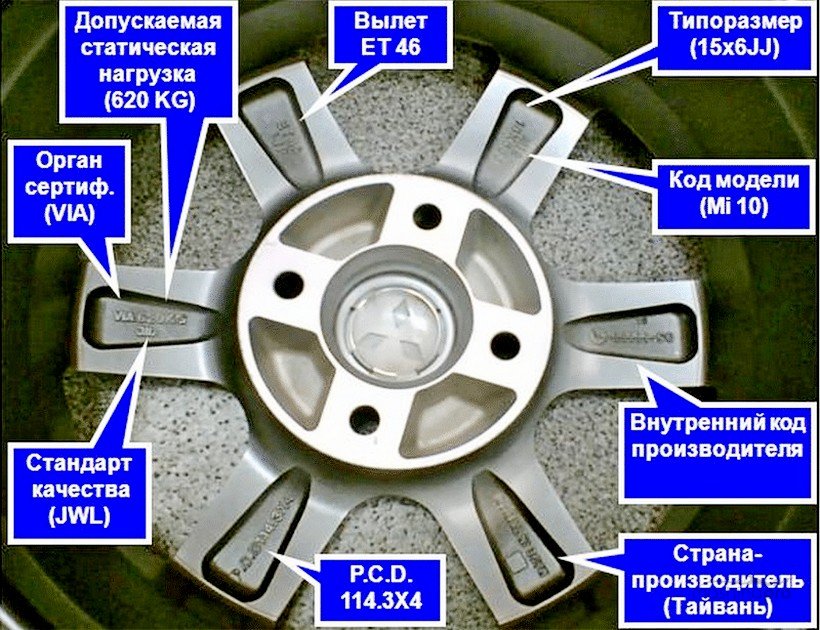

Как пример рассмотрим маркер обода 7.5 j x16 H2 5/112 ET 35 d 66.6:

  • Первые цифры — ширина диска. Например, цифра 7.5 означает, что ширина составляет 7,5 дюймов. Чтобы перевести в сантиметры, нужно умножить на 2,54.
  • Буква J означает, что у колеса есть некоторые особенности в конструкции. Для потребителей эта информация интереса не представляет.
  • X свидетельствует о нераздельности диска.
  • Цифра 16 — это калибр колеса, соответствующий калибру шины.
  • H2 сообщает, что на ободе 2 хампа.
  • Цифра 5 — это количество отверстий для крепежа, 112 — диаметр, на котором они расположены.
  • ET 35 говорит о плюсовом вылете, размер которого — 35 мм.
  • d 66.6 — калибр центрального отверстия. В идеале он должен быть идентичен калибру ступицы. Если это не так, нужно использовать дополнительное кольцо для центрирования посадки. Его еще называют переходным.

Влияние ширины диска и его вылета ЕТ на ходовые характеристики

Каждому владельцу автомобиля, который задумался об установке диска с нестандартным вылетом, стоит задуматься о последствиях, и в частности, что может произойти после их установки, а также на что конкретно вылет диска влияет:

  • Смещение рулевой оси;
  • Резкий износ подшипников, раньше положенного срока;
  • Кардинальное изменение прежней заводской управляемости;
  • Изменение срока службы шин и всех частей и комплектующих подвески.

Все эти причины непросто слова, они основываются на законах физики. Ведь известно что масса любого четырёхколёсного механизма в целом распределена на все её колеса. Точка приложения силы направлена на основание соприкосновения дорожного покрытия непосредственно с колесом.

Даже если предположить теоретически, что ходовая и подвеска абсолютно исправны, то через это основание будет проложен вектор оси колеса. В туже точку направляется и линия вектора амортизатора автомобиля, расположенного в стойке.

Установка колёс со смещённым вылетом изменит вектор этих сил, а значит и их нагрузку. То есть установка не регламентных дисков изменит внешний вид автомобиля делая его уникальным и неповторимым, но ходовые качества ухудшаться, а износ запчастей существенно увеличится. Конечно же, если заводом изготовителем не предусмотренная такая замена.

Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)

Для каждой конкретной марки автомобиля существуют свои допустимые отклонения, которые лучше не нарушать.

№п/п Модель автомобиля Допустимый вылет диска, мм
1 Chevrolet Camaro 38-50
2 Chevrolet Corvette 38-50
3 Chevrolet Aveo 1,6 39
4 AlfaRomeo 33 30-38
5 AlfaRomeo GTV 28
6 AlfaRomeo 145 38
7 AlfaRomeo 146 38
8 AlfaRomeo 166 35-40
9 AlfaRomeo 155 38
10 AlfaRomeo 156 28-30
11 Audi А4 35
12 Audi А8 35
13 Audi А6 35
14 Audi 80 35-42
15 Audi 100 35-42
16 Audi ТТ 28-30
17 Audi Quattro 35-42
18 Audi А3 30-40
19 BMW 3 15-25
20 BMW 3 (E36) 35-42
21 BMW М3 18-20
22 BMW 5 18-20
23 BMW 7 18-20
24 BMW 7 (Е32) 18-20
25 BMW 8 18-20
26 Citroen Berlingo 15-22
27 Citroen Jumper 35
28 Citroen Evasion 28 – 30
29 Citroen Xsara 15 – 22
30 Citroen Xantia 15 – 22
31 Daewoo Nexia 38 – 42
32 Daewoo Espero 38 – 42
33 Daewoo Lanos 38 – 42
34 Daewoo Matiz 38
35 Daewoo Leganza 35 – 42
36 Daewoo Nubira 38 – 42
37 Dodge Magnum 2.7 V6 24
38 Dodge Avenger 2.0i 35 – 39
39 Dodge Caliber 2.0 35
40 Dodge Caliber SRT4 2.4i 40
41 Dodge Caravan 2.4i 35 – 40
42 Dodge Challenger 6.1 V8 40
43 Dodge Durango 3.7 V6 15
44 Fiat Qubo 1.3 40-44
45 Fiat Bravo 1.4i 31 – 32
46 Fiat Croma 2.2 35 – 41
47 Fiat Doblo 1,9JTD 263 32
48 Fiat Doblo 1.9JTD 223 32
49 Ford Scorpio 35 – 38
50 Ford Cougar 35 – 38
51 Ford Explorer 0 – 3
52 Ford Escort 35 – 38
53 Ford Focus 35 – 38
54 Ford Focus 2 35 – 38
55 Ford Fiesta 35 – 38
56 Ford Granada 35 – 38
57 Ford Galaxy 42 – 45
58 Ford Ka 35 – 38
59 Ford Mondeo 1 35 – 42
60 Ford Mondeo 2 35 – 42
61 Ford Mustang 35 – 38
62 Ford Sierra 35 – 38
63 Ford Scorpio 35 – 38
64 Ford Orion 35 – 38
65 Ford Puma 35 – 38
66 Ford Windstar 35 – 38
67 Ford Transit 35 – 38
68 Honda Shuttle 35 – 38
69 Honda CRX 35 – 38
70 Honda Accord 35 – 38
71 Honda Integra 35 – 38
72 Honda Civic 35 – 38
73 Honda Civic VTEC 38
74 Honda Concerto 35 – 38
75 Honda Jazz 35 – 38
76 Honda Prelude 38
77 Honda Legend 35 – 38
78 Honda CRV 5 40 – 45
79 Hyundai Pony 35 – 38
80 Hyundai Accent 35 – 38
81 Hyundai Coupe 35 – 38
82 Hyundai Lantra 35 – 38
83 Hyundai Sonata 35 – 38
84 Hyundai Excel 35 – 38
85 Kia Shuma 35 – 38
86 Kia Ceed 38 – 42
87 Kia Leo 35 – 38
88 Kia Clarus 35 – 38
89 Kia Sephia 35 – 38
90 Kia Concord 35 – 38
91 Kia Sportage 0 – 3
92 Kia Mentor 35 – 38
93 MercedesBenz Sprinter 45
94 MercedesBenz A Class 45 – 50
95 MercedesBenz B-Class 47 – 52
96 MercedesBenz C-Class 43 – 47
97 MercedesBenz E-Class 48 – 54
98 MercedesBenz G-Class 43, 50, 63
99 MercedesBenz M-Class 46 – 50, 60
100 MercedesBenz S-Class 36 – 43,5
101 MercedesBenz SLK 45 – 50
102 MercedesBenz 600SL 18 – 25
103 MercedesBenz 280SL 18 – 25
104 MercedesBenz Vito 45 – 50
105 Mitsubishi Lancer 35 – 42

Источники
  • https://Koleso-OZ.ru/articles/vylet_diska_et_chto_eto_takoe_i_na_chto_on_vliyaet/
  • https://santavod.ru/vylet-diska-et-chto-eto/
  • https://AutoVogdenie.ru/chto-takoe-vylet-diska-et-parametry-vliyanie-i-raschet.html
  • https://mashinapro.ru/1794-vylet-diska-et.html
  • https://voditeliauto.ru/poleznaya-informaciya/kolesa/vylet-diska-et.html
  • http://motorstory.ru/care/diski/chto-takoe-vylet-diska-i-kak-ego-razmery-vliyayut-na-xarakteristiki-mashiny/

Это интересно

Что означает категория Е водительских прав и как получить такое удостоверение? Категория водительских прав Е
Как завести машину, если сел аккумулятор одному: какие есть варианты. Аккумулятор разрядился в ноль, что делать
Мигает чек в автомобиле, возможные причины. Горит лампочка неисправности двигателя: причины и последствия
Спидометр и одометр два абсолютно разных измерительных прибора, один из которых определяет мгновенную скорость движения ...
Механическая коробка передач (МКПП) — устройство и принцип работы простыми словами. Устройство коробки переключения пере...
Как управлять автоматической коробкой передач. Управление коробкой автомат на автомобиле и эксплуатация АКПП
Как перевести киловатты в лошадиные силы? Лошадиная сила в киловатт
Как управлять механической коробкой передач. Как научиться ездить на механике?
Понравилась статья? Поделиться с друзьями:
Avtogide - автомобильный журнал
